Vleermuisdetector 2

Sommige onderwerpen waar ik me over buig worden na verloop van tijd aan de kant geschoven, blijven vervolgens op de plank liggen, maar worden er zo nu en dan weer afgehaald en opgepakt. Dat geldt ook voor mijn fascinatie voor vleermuizen (pipistrelli – Italiaans, murciélagos – Spaans, bats – Engels, fledermaus – Duits, Frans – chauve-souris), het enige echt vliegend zoogdier. Ik heb hierover op deze site al eerder wat geschreven.

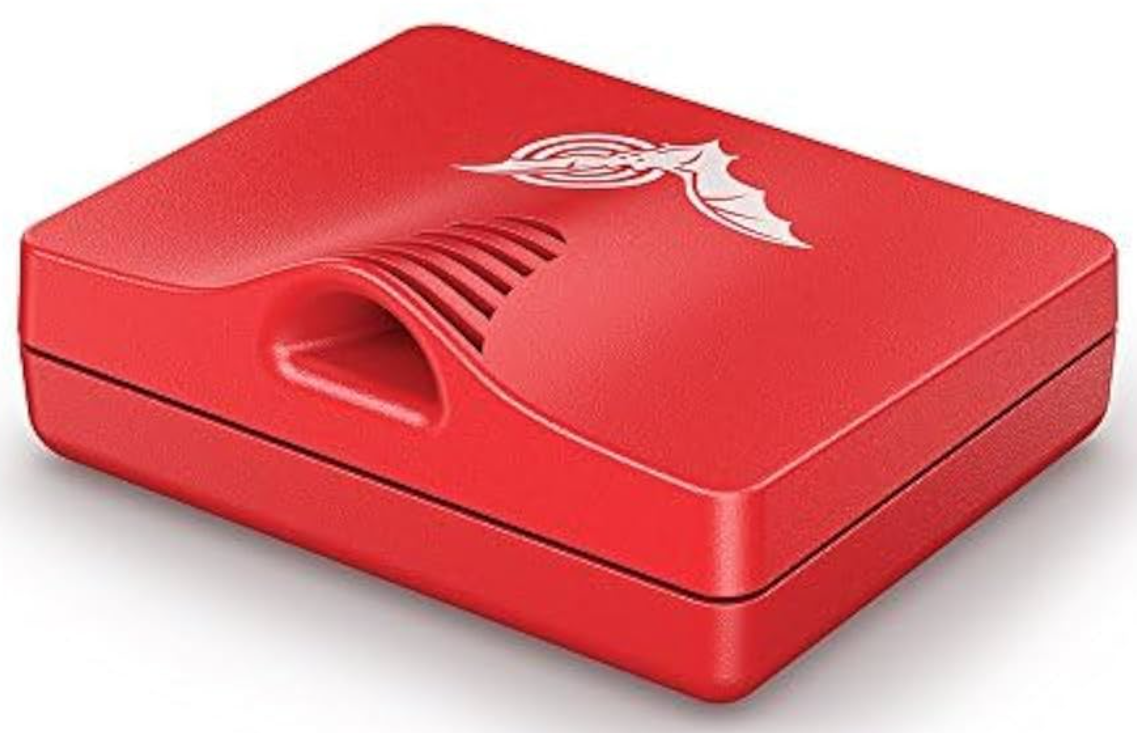

Na wat geëxperimenteer met de zelfbouw detector heb ik daarna (zo’n 4 jaar geleden) een Echo MeterTouch 2 aangeschaft.

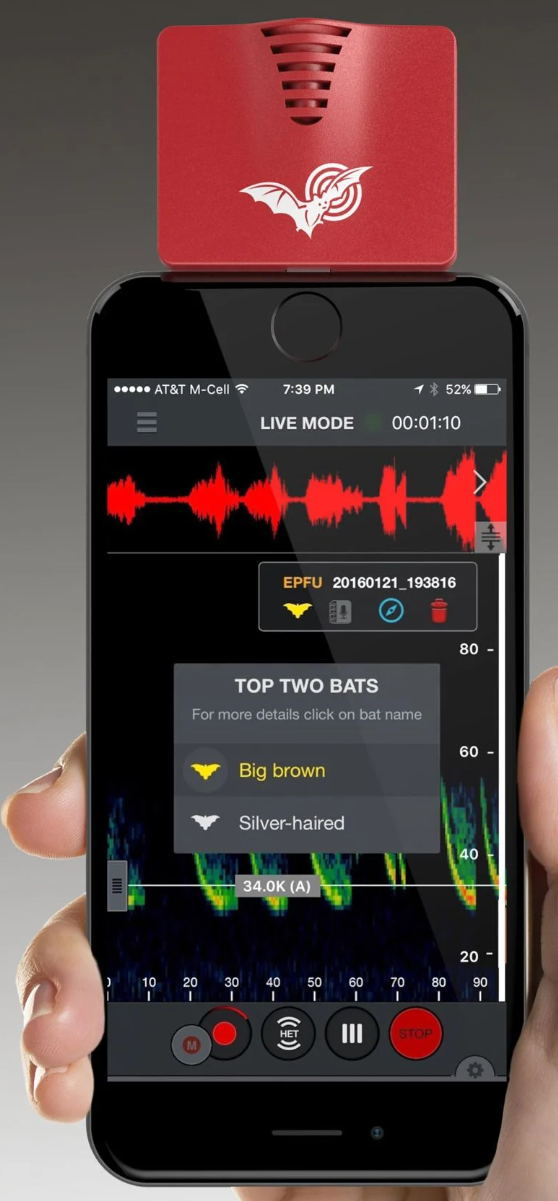

Dit apparaatje sluit je aan op de smartphone, of tablet; er is een iOS- en een Android-versie. Met de bijbehorende App kan je het geluid van de vleermuizen prima opnemen en in het scherm bekijken.

De app komt vervolgens ook nog met een determinatie (voorstel) van de vermoedde vleermuis. Niet wetenschappelijk verantwoord, maar toch aardig.

Recent (juli dit jaar) nog een avondje (ca. 45 minuten rondom 22:45u) “muizen” gespot met onderstaand resultaat.

PIPPIP                  –             Pipistrellus pipistrellus
NYCLEI                 –             Nyctalus leisleri
EPSTER                –             Eptesicus serotinus
NYCNOC             –             Nyctalus noctula
VESMUR              –             Vespertilio murinus
PIPNAT                –             Pipistrellus nathusii

Opnames toe te voegen…

Zo af en toe had ik het idee dat er niets gedetecteerd werd, terwijl ik wel het idee had dat er iets te detecteren viel. Zo kwam ik op het idee om de detector eens te testen. Hiervoor zijn in de handel blijkbaar (dure) apparaten te koop, zoals hier (€260). Wat je nodig hebt is een apparaatje dat een ultrasoon geluid (ca. 44KHZ) produceert dat je de detector vervolgens laat detecteren. Zoiets als hieronder beschreven.

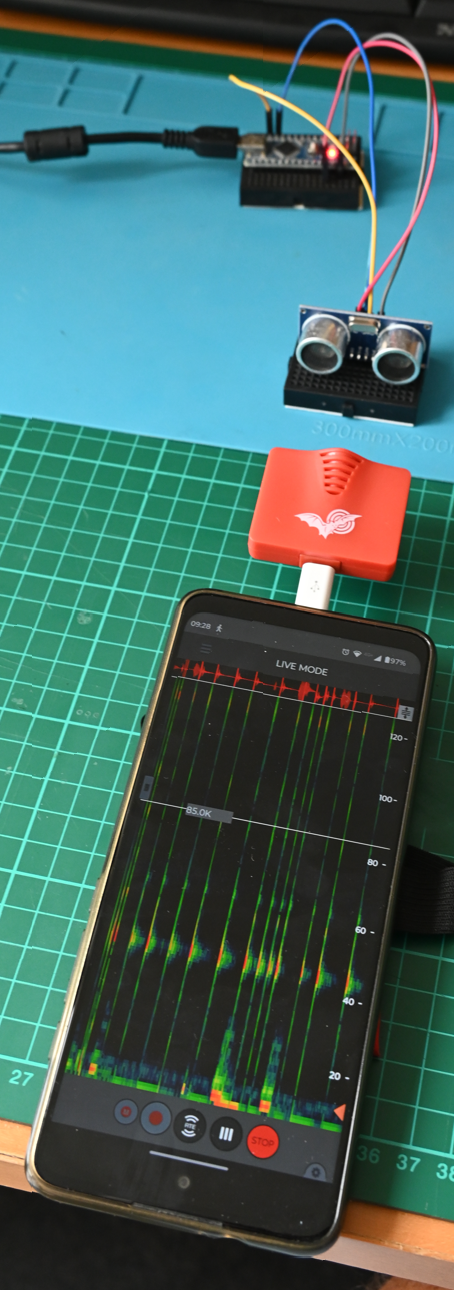

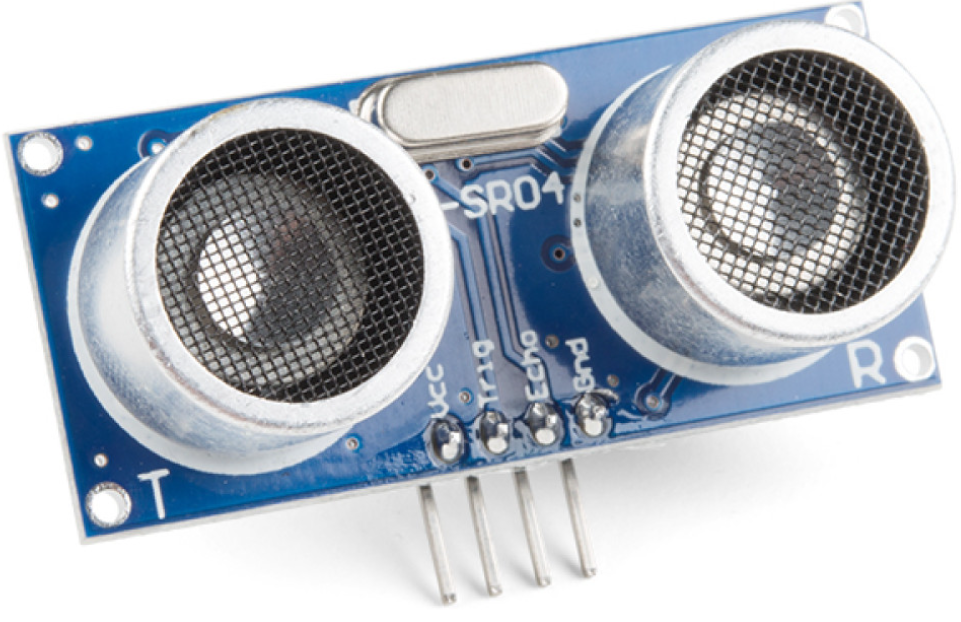

Een eenvoudige oplossing met een Arduino Nano en een ultrasoon afstandssensor! De HC-SR04 bij voorbeeld (€0,75 per stuk). Vier draadjes tussen de Arduino en de sensor, een sketch in de Nano en klaar.

• VCC naar 5V
• GND naar GND
• Trig naar pin 9
• Echo naar pin 10

 /*
 * HC-SR04 example sketch
 *
 */

const int trigPin = 9;
const int echoPin = 10;

float duration, distance;

void setup() {
  pinMode(trigPin, OUTPUT);
  pinMode(echoPin, INPUT);
  Serial.begin(9600);
}

void loop() {
  digitalWrite(trigPin, LOW);
  delayMicroseconds(2);
  digitalWrite(trigPin, HIGH);
  delayMicroseconds(10);
  digitalWrite(trigPin, LOW);

  duration = pulseIn(echoPin, HIGH);
  distance = (duration*.0343)/2;
  Serial.print("Distance: ");
  Serial.println(distance);
  delay(100);
}

https://youtu.be/_3JSg5T49F8

Nou, die detector werkt prima!
