TinyGS

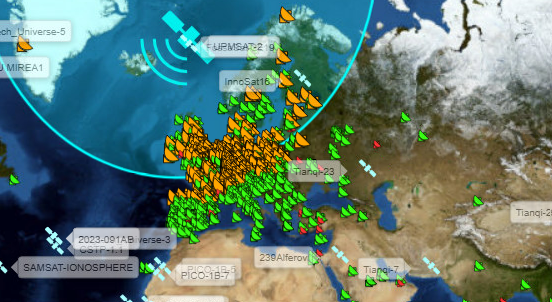

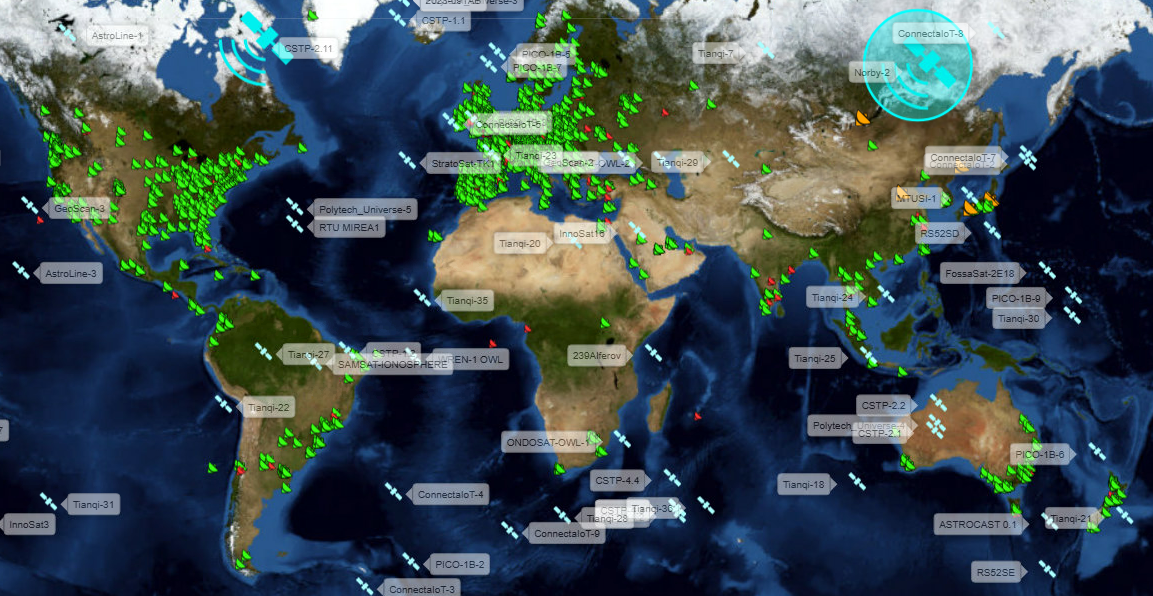

Oh, oh, oh. Wéér een nieuw, interessant onderwerp. Ook nu weer uit de laatste editie van de Elektor: “Satelliettracking met behulp van LoRa”. TinyGS : een open-source, door de gemeenschap ondersteund wereldwijd netwerk dat satelliet-telemetrie ontvangt met betaalbare LoRa-hardware. Informatie over het project is hier en hier te vinden. De wiki legt uit wat er allemaal voor nodig is.

Even in het kort: je hebt een LoRa receiver nodig en een antenne. Met daartussen een coax-kabel. Mét connectoren. En al die componenten moeten op elkaar afgestemd zijn/worden. En van al deze componenten zijn vele uitvoeringen voor handen, dus … welke keuze maak je en waarom!!

Ontvangers

Hieronder een opsomming van receivers die zouden moeten werken. Ik heb voor de grap ook zo’n Heltec (kloon?) besteld.

Heltec WiFi LoRa 32 V1 (433MHz & 863-928MHz versions)
Heltec WiFi LoRa 32 V2 (433MHz & 863-928MHz versions)
TTGO LoRa32 V1 (433MHz & 868-915MHz versions)
TTGO LoRa32 V2 (433MHz & 868-915MHz versions)
TTGO LoRa32 V2 (Manually swapped SX1267 to SX1278)
T-BEAM + OLED (433MHz & 868-915MHz versions)
T-BEAM V1.0 + OLED
FOSSA 1W Ground Station (433MHz & 868-915MHz versions)
ESP32 dev board + SX126X with crystal (Custom build, OLED optional)
ESP32 dev board + SX126X with TCXO (Custom build, OLED optional)
ESP32 dev board + SX127X (Custom build, OLED optional)

Een registratie via het “tinyGS Community” kanaal op Telegram levert je een TinyGS-account. Verder heb je via datzelfde kanaal nog MQTT-credentials nodig en dan kan je los!
De TinyGS site biedt de benodigde firmware aan. Via deze link: Install TinyGS kan je de installatie op jouw receiver doen.

Bij de Heltec LoRa ontvanger wordt een kleine antenne geleverd, die niet zal voldoen. Er zal een heuse antenne aangeschaft, of zelf gebouwd moeten worden. En ja, wat voor een antenne: hoe ziet die er uit en hoe bouw je die? En daar gaat dan weer een deur open naar en voor mij totaal onbekend terrein. Er zijn blijkbaar vele soorten antennes met evenzovele specificaties. Ik moet zeggen dat dit een bijzonder mistig gebied is. Het Telegram-kanaal staat bol van de discussies hierover, maar als beginnende leek is het een ondoordringbaar woud van informatie.

Hieronder een berg informatiebronnen verzameld. Het gaat voornamelijk over welke soorten zijn er, hoe bouw je zoiets en hoe weet je of de antenne goed werkt. Voor dat laatste zijn zogenaamde Vector Network Analysers (VNA) te koop. Verder uit te zoeken!

Antennecursus: uitzoeken.

Voorbeelden antennes: https://imgur.com/a/qfh-on-station-1616-8zf9Mz7
Voor het bouwen van een geschikte antenne: https://github.com/G4lile0/tinyGS/wiki

Berekenen van de zelfbouw antenne: https://jcoppens.com/ant/helix/calc.en.php en https://m0ukd.com/calculators/quarter-wave-ground-plane-antenna-calculator/.

VNA – vector network analyser:
Overzichtsartikel: De nanoVNA – RF SEMINAR.

Serie van drie; uitleg VNA: 1, 2 en 3.

https://www.tek.com/en/documents/primer/what-vector-network-analyzer-and-how-does-it-work.
NanoVNA (H4) als antenne analyzer – Zendamateur.COM.
#312: Back to Basics: What is a VNA / Vector Network Analyzer

SMA connector:
