Na mijn eerste kennismaking met het CH32v003 F4P6-bordje voor de grap 20 stuks van de CH32V003 J4M6 (8-pins) chippies besteld: €3,50! En, als je toch bezig bent, daarnaast nog 20 stuks van de CH32V003 A4M6 (16-pins) voor €4,09.
Voor de 8-pins J4M6 had ik nog wat adapterbordjes liggen, maar voor de 16-pins A4M6 moest ik nog wat bestellen. De adapterbordjes zorgen ervoor dat je een SOP-chip in een standaard breadboard (1,25 pitch) kunt steken: handig voor het testen e.d.

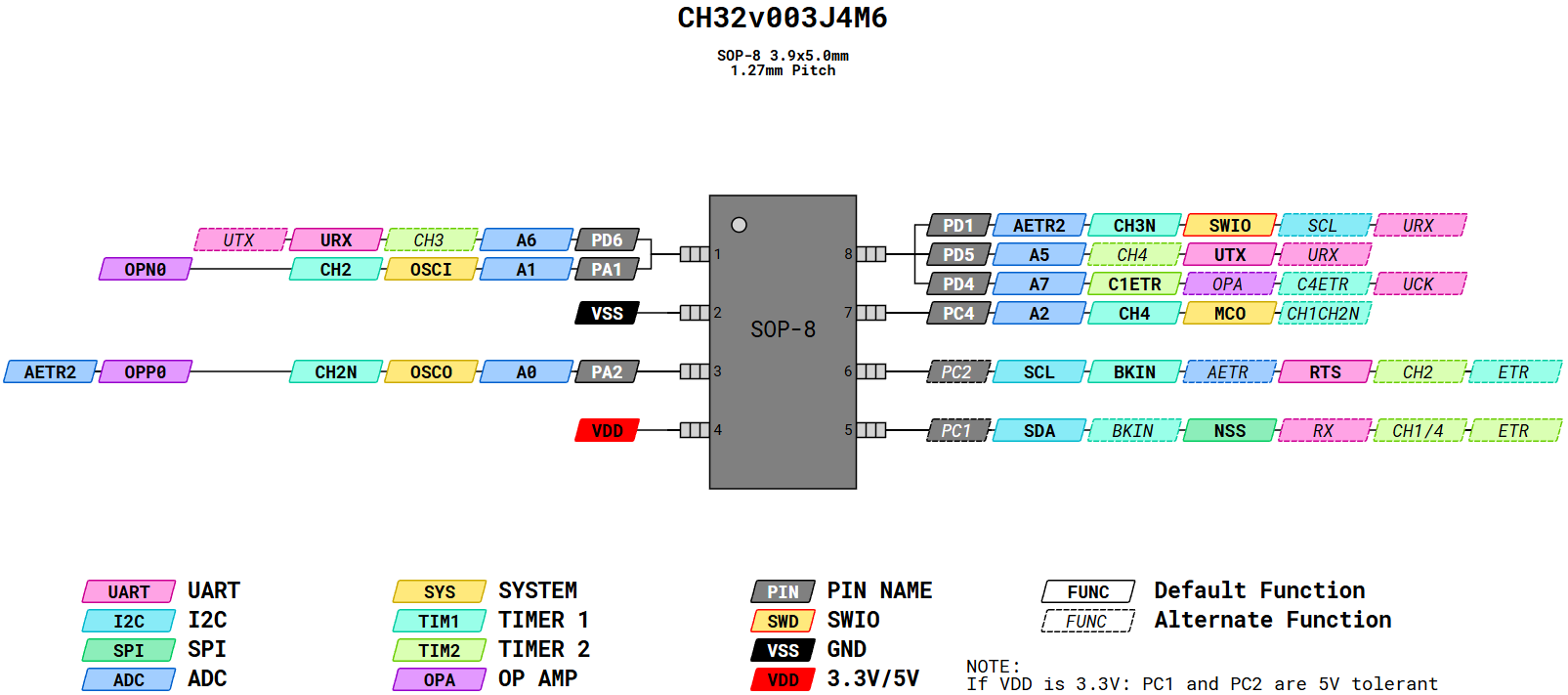

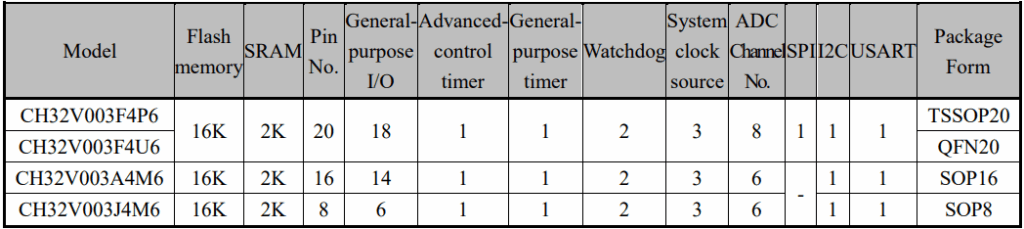

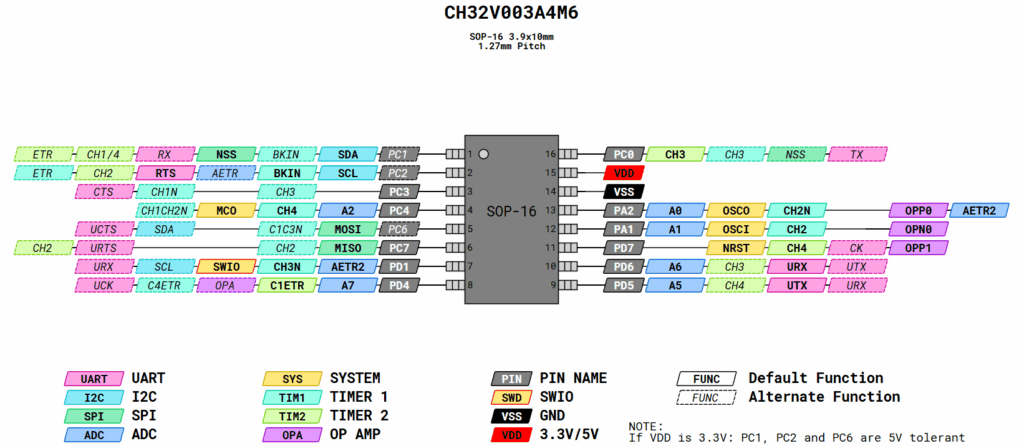

Hierboven de datasheet. Hieronder de pinout van de verschillende uitvoeringen.

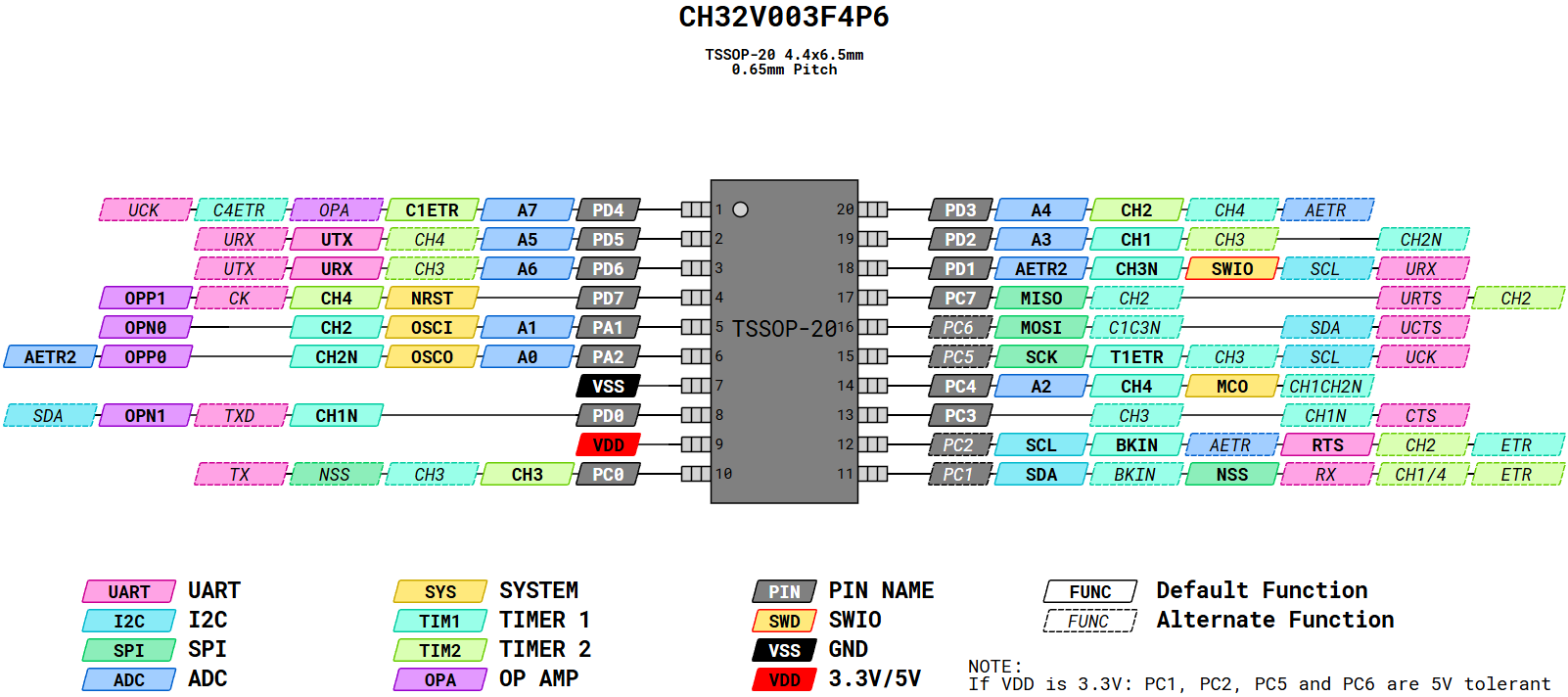

Voor de volledigheid ook nog maar een schema van de F4P6 (20-pins) variant waar ik dus al eerder mee bezig ben geweest.

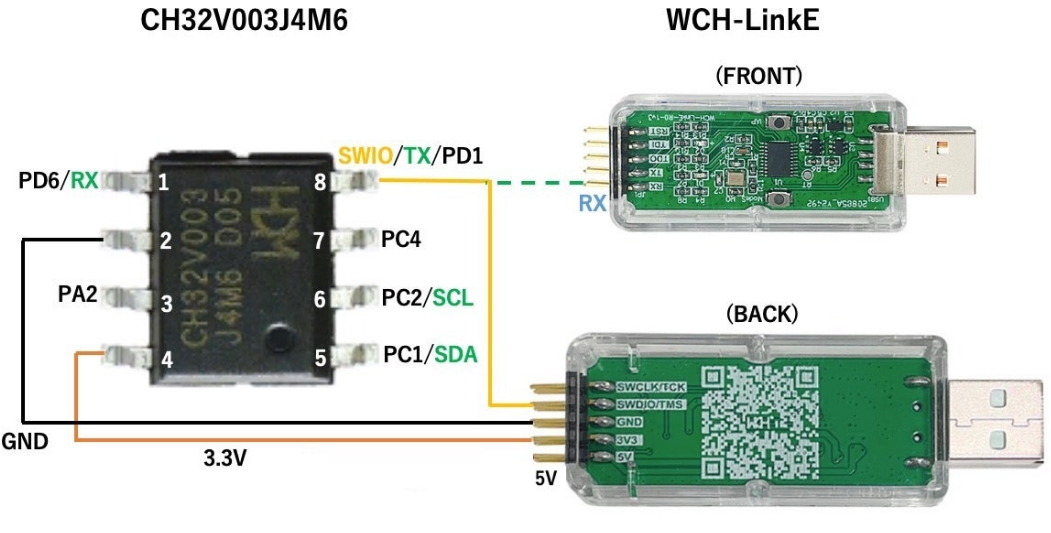

Om mee te beginnen maar verder met de 8-pins J4M6-uitvoering.
Bron:
https://github.com/openwch/arduino_core_ch32/issues/94
https://github.com/cnlohr/ch32fun?tab=readme-ov-file
