De chippies zijn al binnen! Het gaat tegenwoordig snel vanuit China. De 16e mei besteld, vandaag de 23ste mei binnen. Levertijd precies een week.

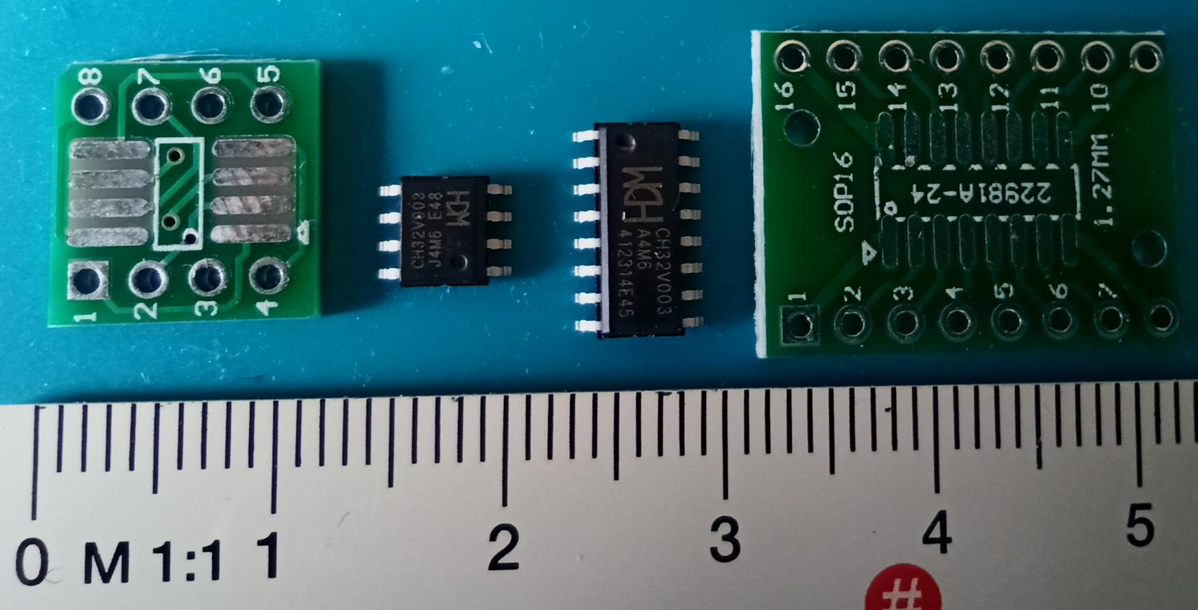

Ook de adapterbordjes zijn meegekomen. Dat scheelt, want zonder kan ik niet zoveel met de chippies. Hieronder kan je ze zien: helemaal links het SOP8-adapterbord, helemaal rechts SOP16-adapterbord, met dartussen de CH32V003’s. Voor de maat ligt er een liniaaltje onder!

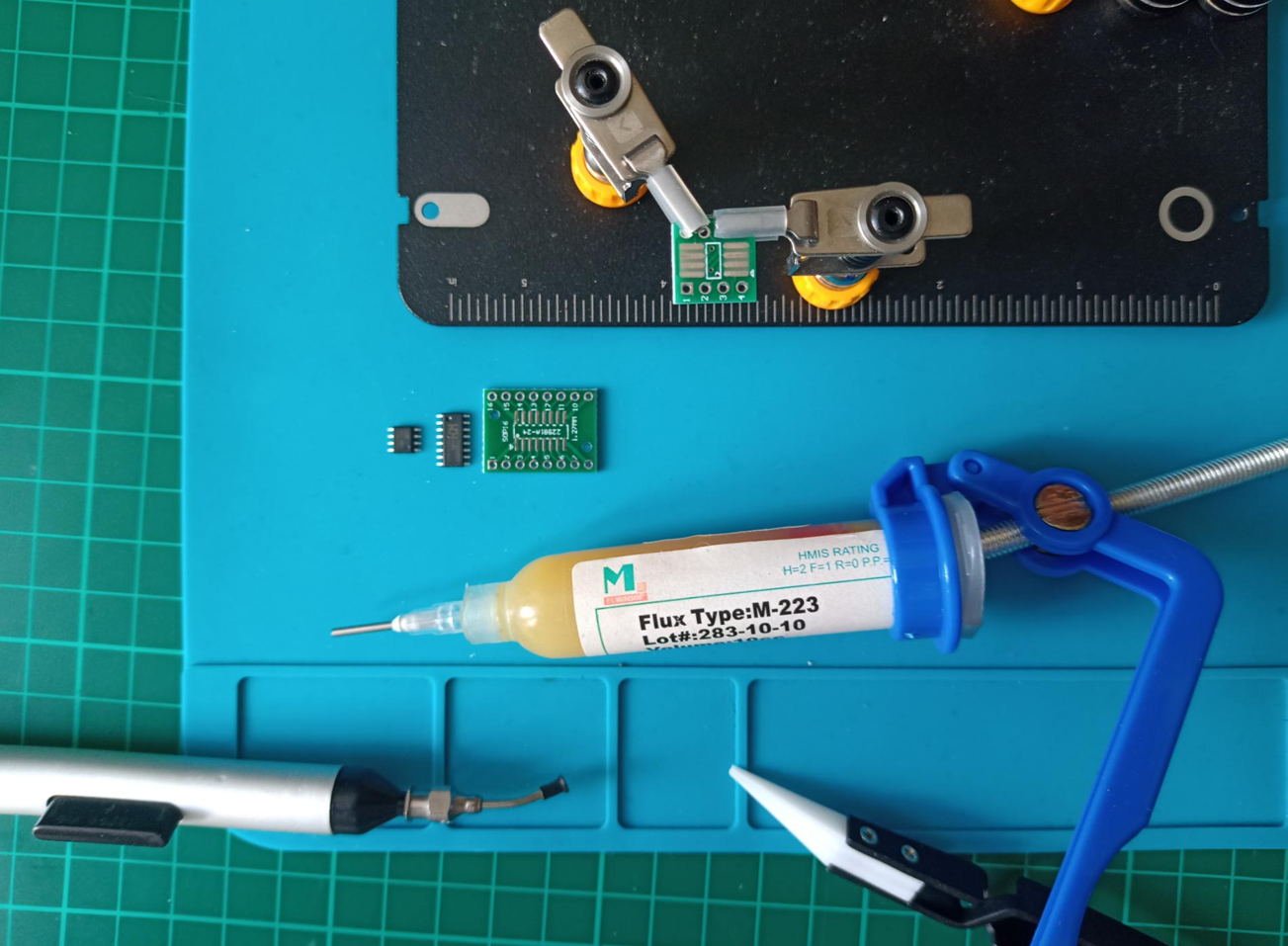

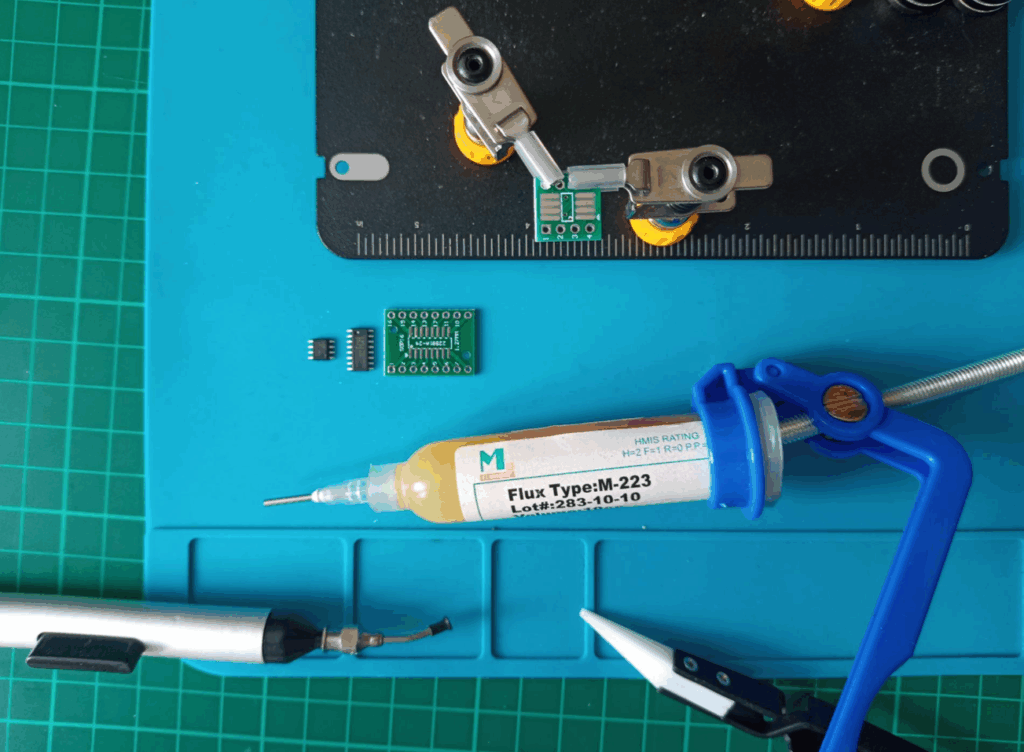

Voor het solderen van SMT (Surface Mount Technology) onderdelen zijn wat speciale zaken nodig (of in ieder geval handig). In bovenstaande plaatje zie je van boven naar beneden: m’n Omnifix 3e handje, met in de klemmetjes een adapterbordje, daaronder een spuit-systeempje met flux. Linksonder een apparaatje om de SMD’s op te pakken middels een zuignapje: een zogenaamde SMD-vacuümpen. Rechtsonder een pincet.

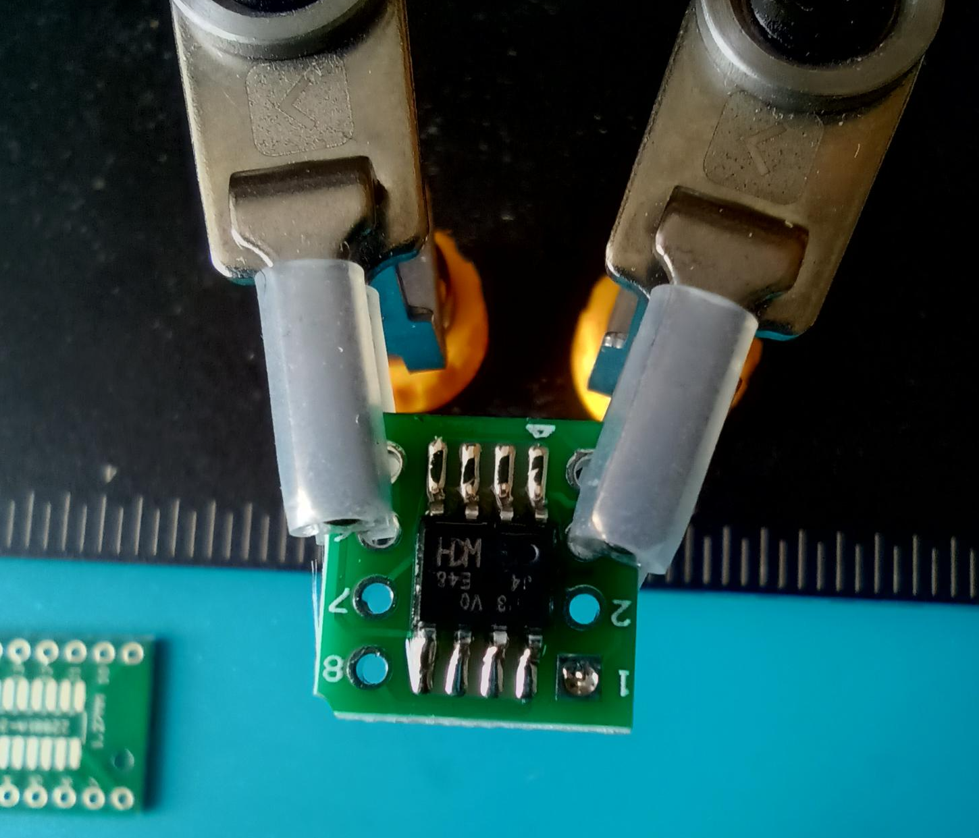

Het adapterbordje moet goed schoon (gemaakt) zijn. Vervolgens een klein beetje flux op de soldeerpads en de chip erop. Met de pincet het chippie goed positioneren en dan eerst één pootje vast solderen. Wanneer je tevreden bent: chip zit er recht op en is uitgelijnd met de andere soldeereilandjes, kan je de rest van de pootjes vast solderen.

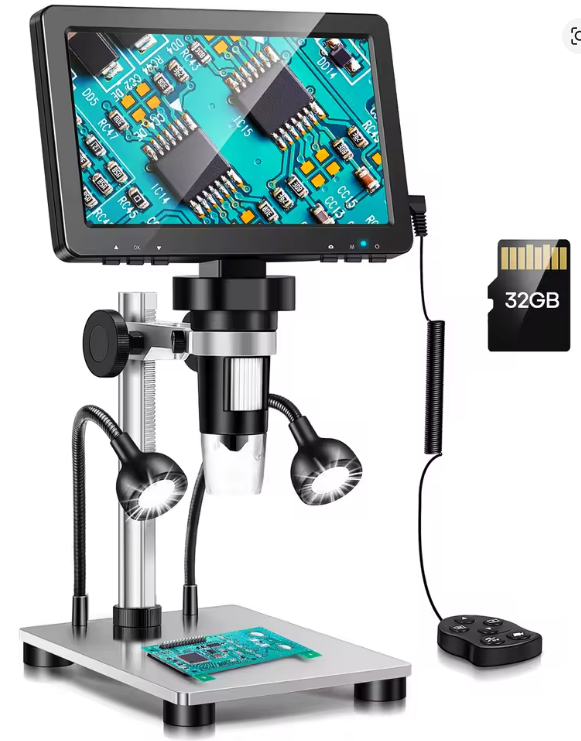

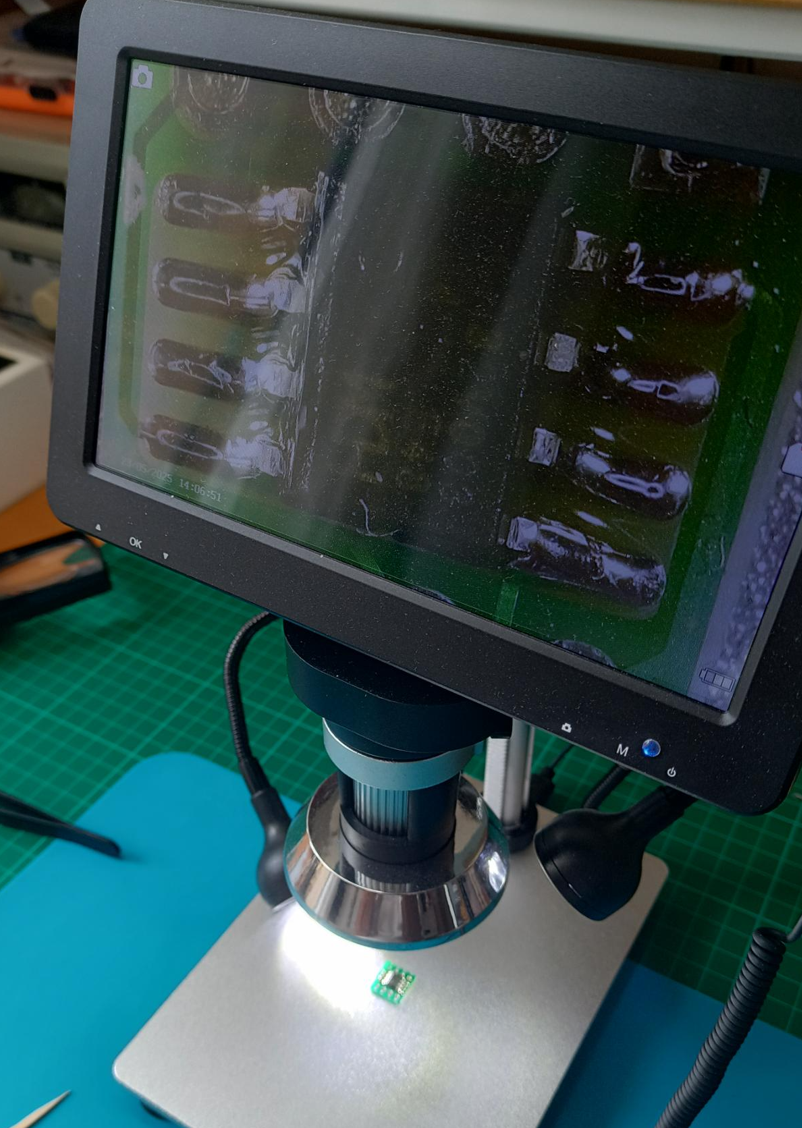

Na het solderen controleren of er geen pinnen aan elkaar gesoldeerd zijn. Evt. lossolderen. Dat controleren kan met een vergrootglas, maar met zo’n luxe USB-microscoop met scherm kan het nog veel beter.

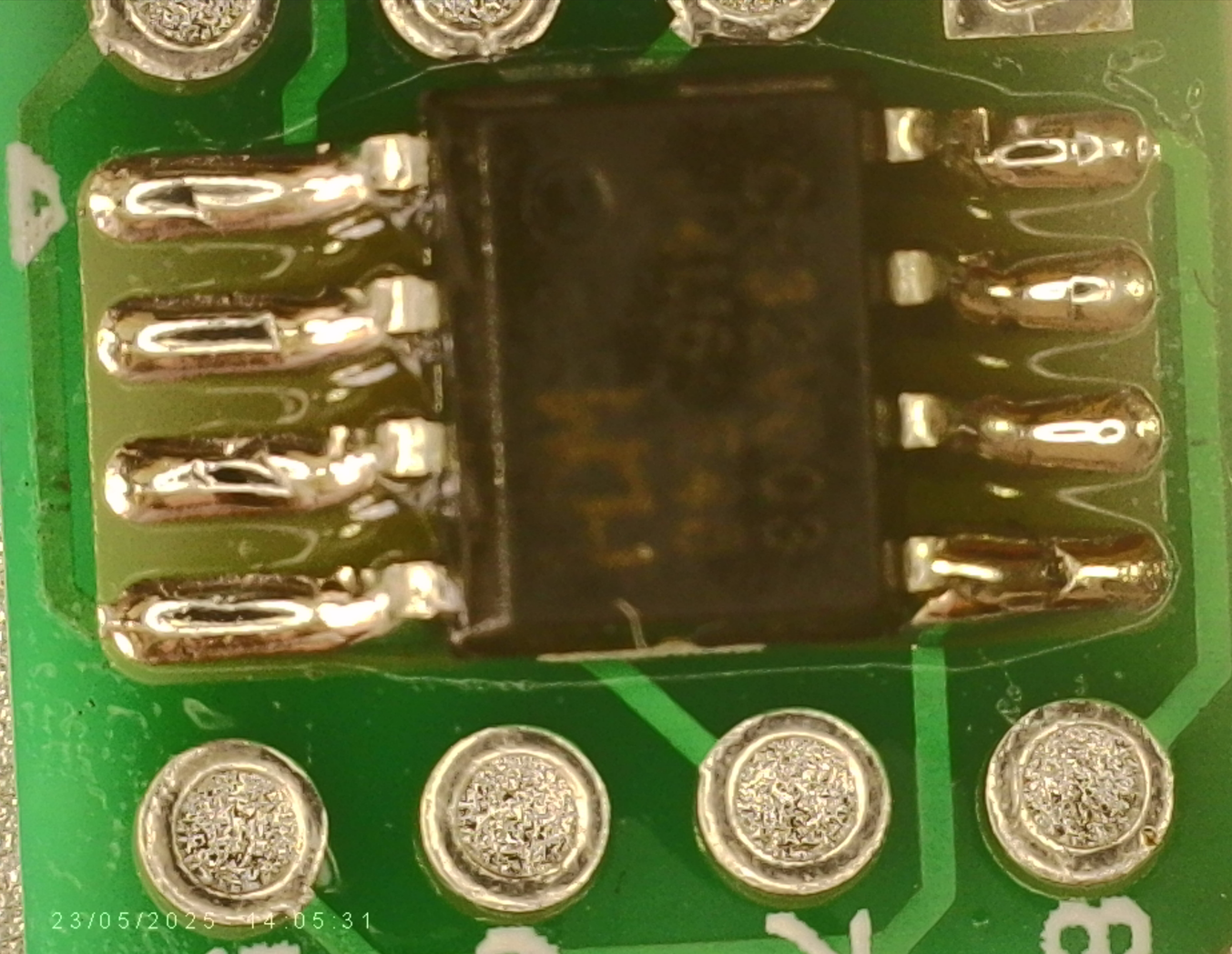

Hieronder een foto gemaakt met het apparaat.
Na afloop van dit alles moeten de bordjes met chip en al goed schoongemaakt worden; alle flux moet verwijderd worden met water en zeep en een borsteltje.
Controle of het wel CH32V003 chips zijn kan weer met het programma WCH-LinkUtility en de LinkE programmer.

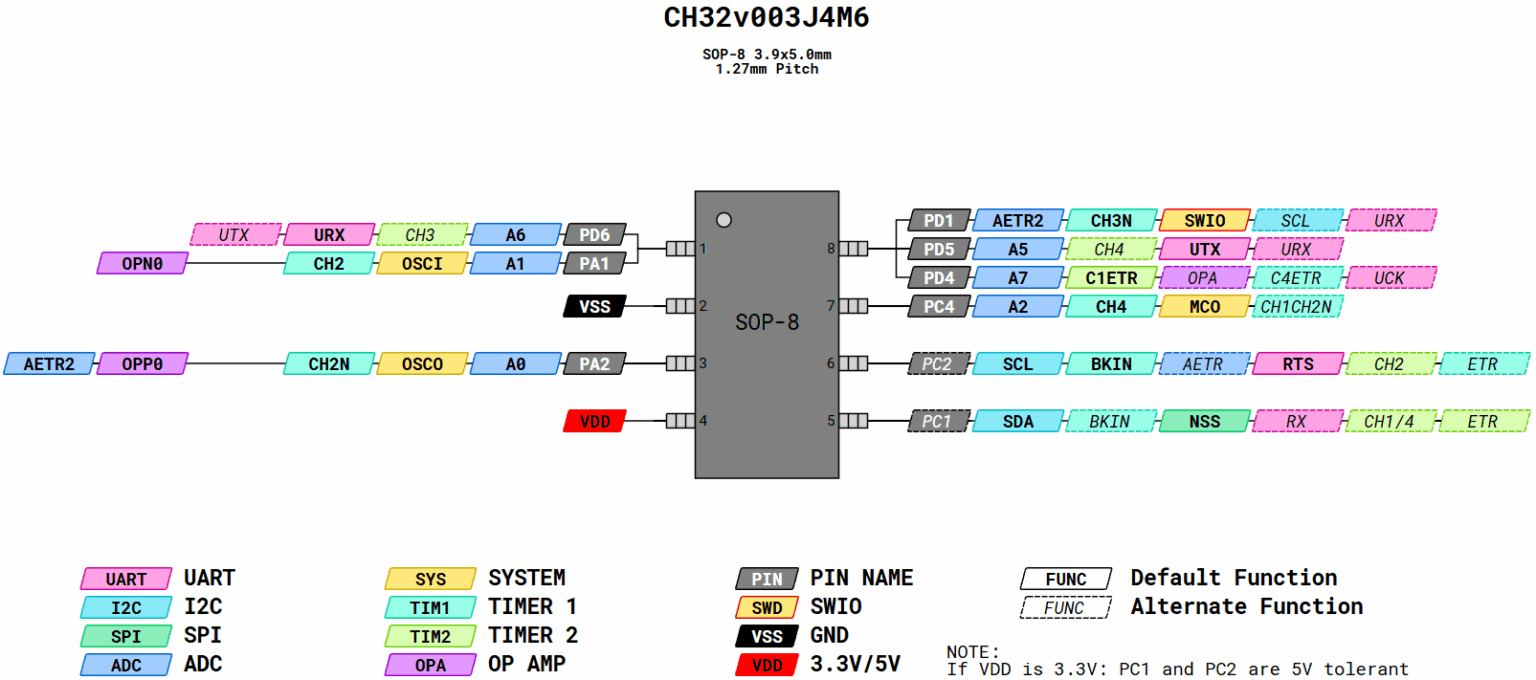

Voor het programmeren van de J4M6 (met de 8 pinnen) gebruik je de volgende aansluitingen:
- V5 – pin 4
- Gnd – pin 2
- SWIO – pin 8
Voor de test heb ik het ADC testprogramma met het OLED-schermpje eraan gebruikt (zie deel 3).
- Analoog in A2 – pin 7
- I2C SDA – pin 5
- I2C SCL – pin 6
Voor het uitvoeren van het programma (en het voeden van het OLED-scherm) moet een aparte voeding ingezet worden: dat lukt niet via de LinkE-programmer. Het programma werkt zoals verwacht.

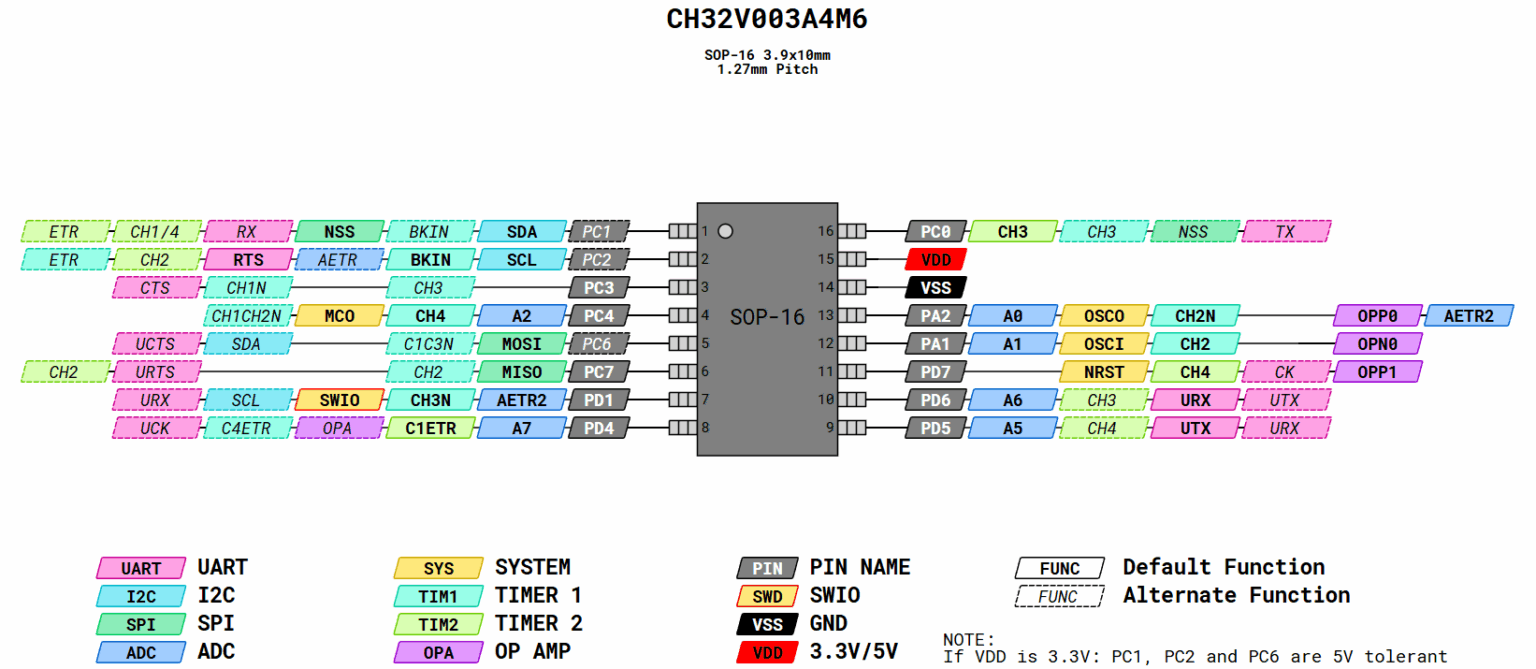

Voor de A4M6 (met de 16 pinnen) gebruik je de volgende aansluitingen:
- V5 – pin 15
- Gnd – pin 14
- SWIO – pin 7
- Analoog in A2 – pin 4
- I2C SDA – pin 1
- I2C SCL – pin 2
