Om 3D-geprinte onderdelen aan elkaar te schroeven kan je zogenaamde threaded inserts (of heat inserts) gebruiken, ook wel schroefdraad bussen of schroefdraad inserts genoemd. De versie voor hout heet rampamoer. Ze zijn handig om te gebruiken wanneer je iets regelmatig los en weer vast wilt draaien. Het zorgt namelijk voor een schroefdraad in je plastic onderdelen. Het zijn messing hulsjes met aan de buitenkant ribbels en aan de binnenkant een schroefdraad; ik heb ze liggen van M2 tot M8. Het idee is dat je een gaatje in het ontwerp maakt dat net iets kleiner is dan de insert. Je verwarmt de busjes (bijvoorbeeld met een soldeerbout) en drukt ze voorzichtig in het plastic, in de daarvoor bestemde gaatjes.
Tijdens het ontwerp moet je met en aantal zaken rekening houden. De randen van de gaatjes waar de schroeven in moeten komen moeten wat dikker zijn dan normaal. Ook moet het gaatje iets dieper zijn dan de busjes, zodat het gesmolten plastic niet in de weg komt te zitten.

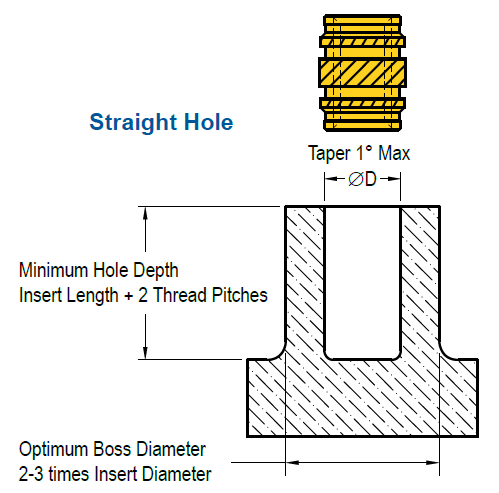

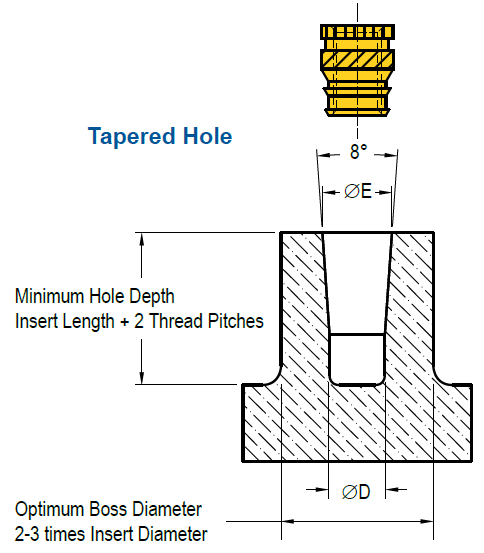

Vanwege de vorm van de busjes moet je rekening houden met het gat dat je ontwerpt.

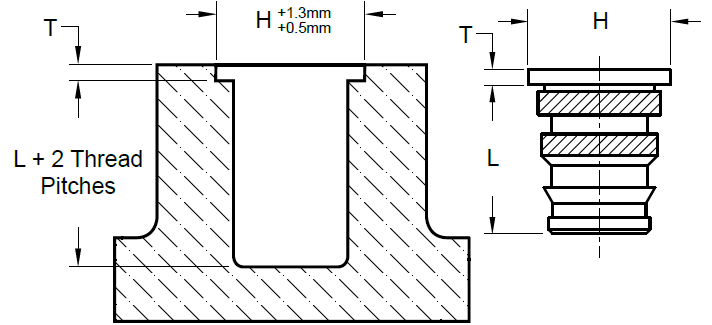

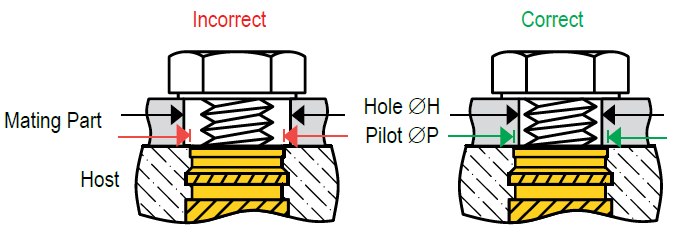

Wanneer je bijvoorbeeld een dekseltje maakt zorg dan dat de gaatjes in dat deksel groot genoeg zijn voor de schroef die erdoor moet, maar kleiner dan de bussen die je gebruikt (zie hierboven). Bij het aandraaien van de schroef zorgt de deksel er zodoende voor dat de bus klem getrokken wordt.

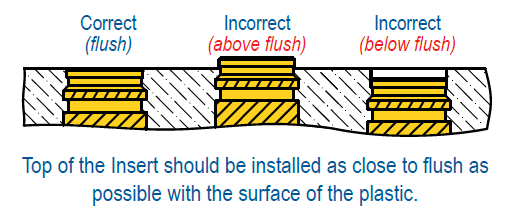

Bij het indrukken van de met de soldeerbout verwarmde busjes in het plastic, moet je ervoor zorgen dat ze loodrecht naar binnen gaan en dat de bovenkant van de busjes vlak komt te liggen met het plastic waar je ze indrukt. Zie hieronder.

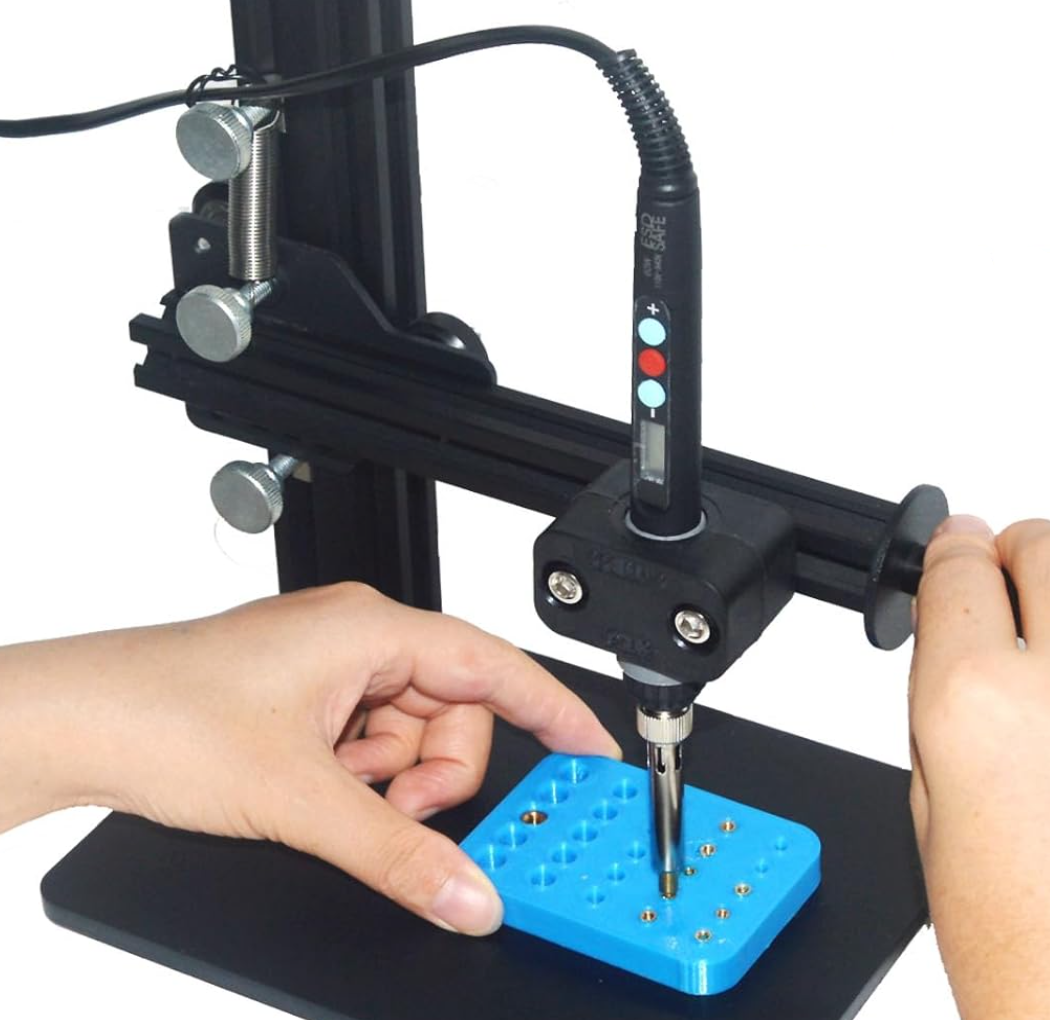

Dit laatste valt nog niet mee. Ze gaan snel scheef en je drukt ze snel te diep, zeker wanneer de temperatuur van de bout eigenlijk te hoog is. Daarom is het handig om hiervoor een stukje gereedschap in te zetten. Hiervoor zijn persen in de handel (ik heb ze gezien voor €77,-), maar je kunt ook voor zelfbouw gaan. En dat heb ik dus gedaan.

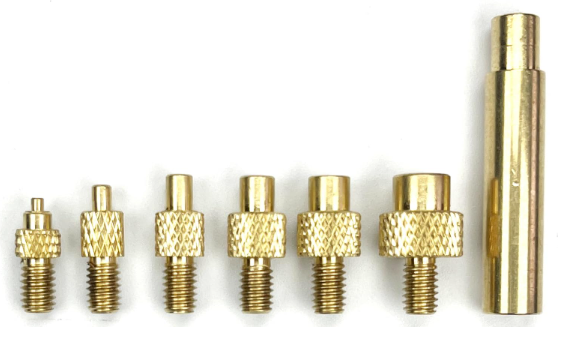

Ik heb ik een eenvoudig soldeerboutje, waarvan de temperatuur instelbaar is, aangeschaft. De soldeerstift die daar inzit is vervangen je door een messing staafje met een schroefdraad aan het einde. Hierop draai je, afhankelijk van de maat in te brengen insert, het juiste verloopje. Hieronder zie je zo’n setje.
De pin, geheel rechts, gaat dus in de plaats van de soldeerboutstift. Links zie je de verloopjes voor de maten M1 t/m M6.

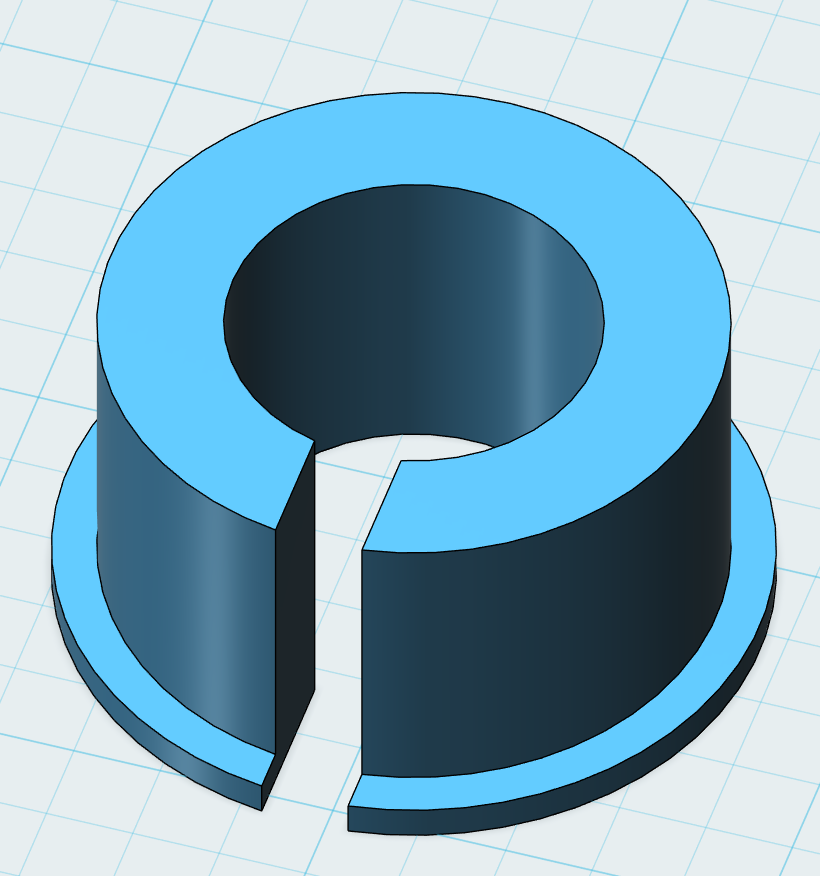

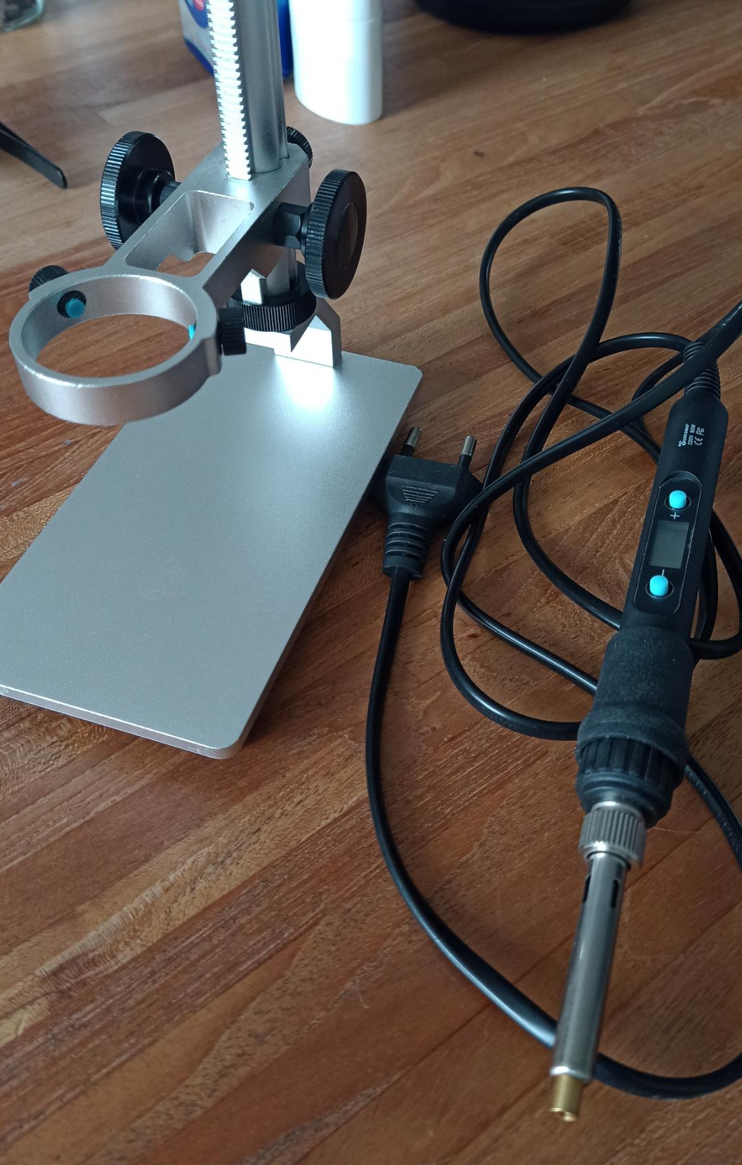

Ik had nog een eenvoudig standaard van een USB-microscoop staan die ik als pers kon gebruiken. Hiervoor moest nog wel een soort adapter geprint worden: de diameter van de bout is ca. 20mm, de opening van de standaard is 35mm.

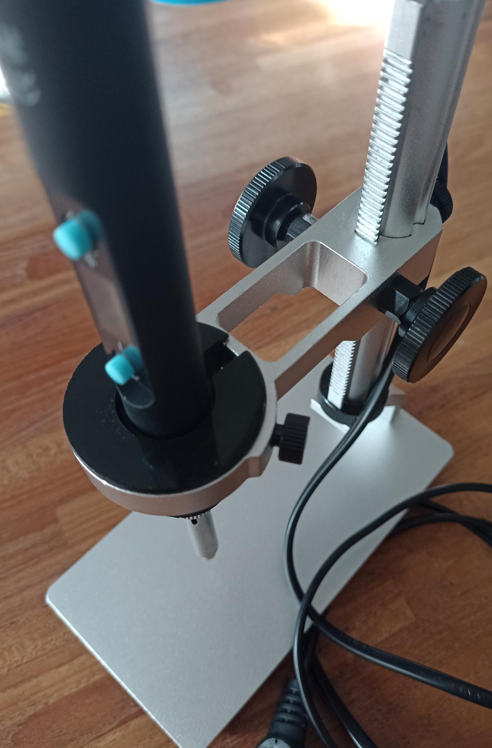

En de pers staat klaar voor gebruik.
