Na het bestuderen van het aangeschafte modelspoorbaantje leek het mij een goed moment om het kleine proefbaantje nieuw leven in te blazen. Met dit baantje kan ik wat makkelijker dingen uitproberen; oefenen met het aanmaken en aanpassen van onderdelen in CS2 en in Rocrail.
Aansluitingen

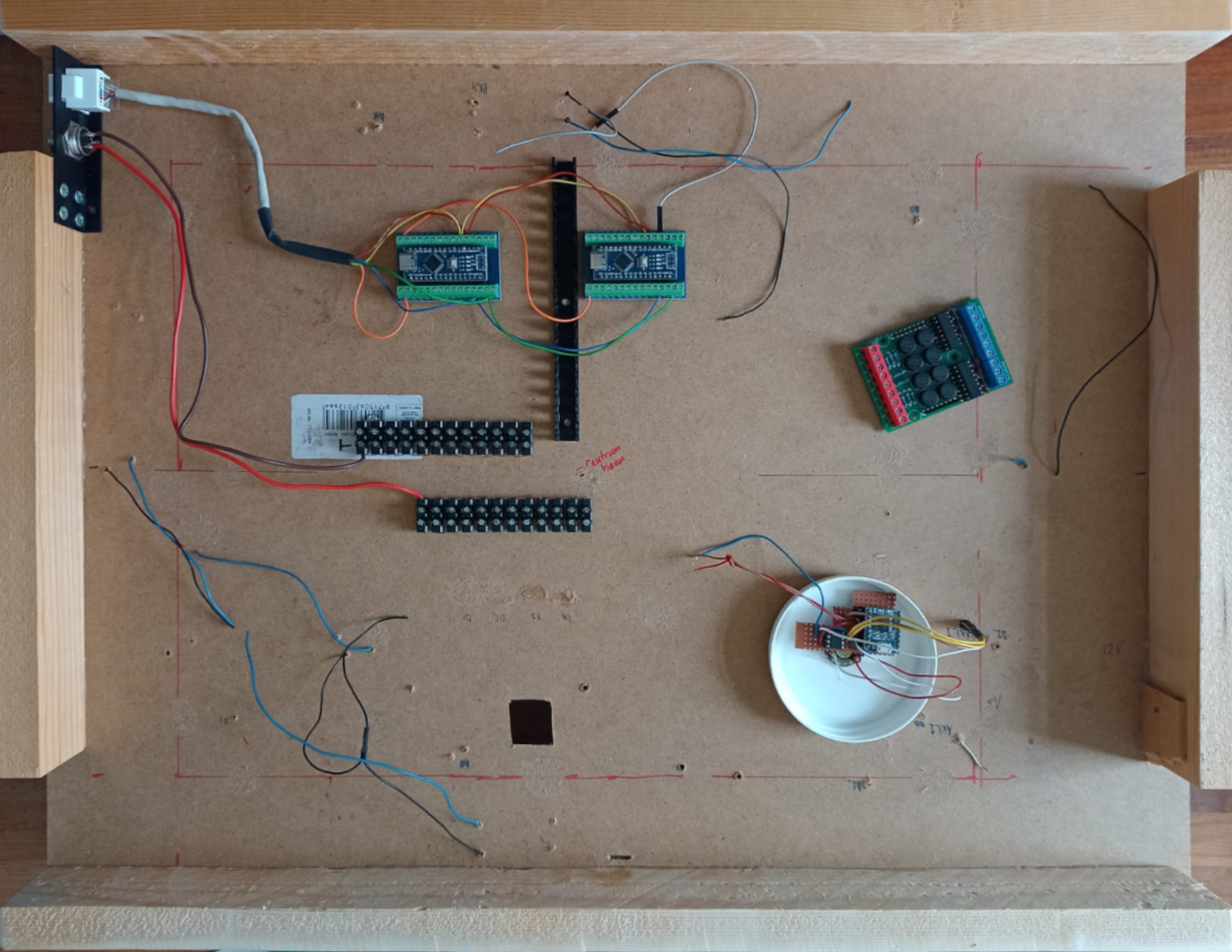

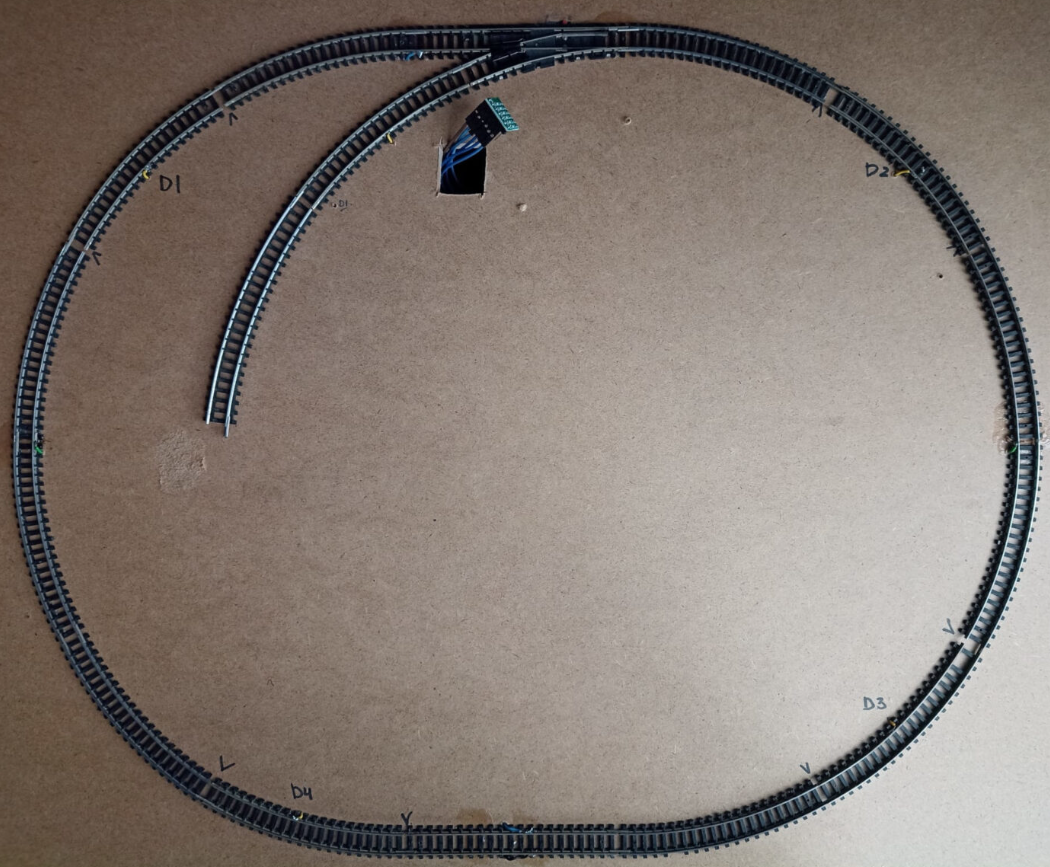

Hiervoor is inmiddels de aansluitingen naar de CS2: de S88-bus en voedingsspanning gemaakt (op de afbeelding hieronder: linksboven). Op het baantje zelf een tweetal Arduino Nano’s en een OKKIE8 voor het uitlezen van detectiesegmenten (er zijn er op dit moment slechts 2).

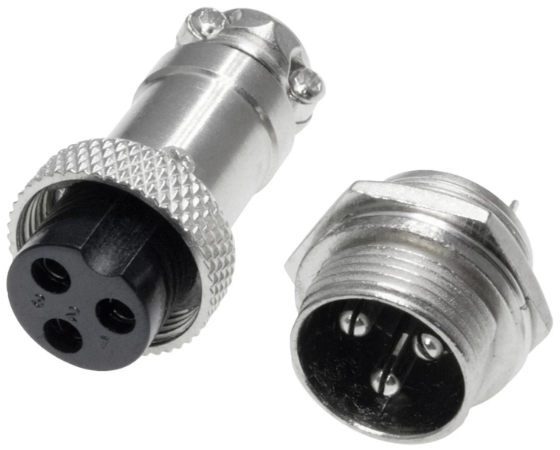

Voor de verbinding naar de stroomvoorziening van de CS2 een kabel gemaakt met aan de CS2 kant een 2EDG-connector en aan de andere kant een GX16-3 connector met een chassisdeel in de baan gemonteerd.
Links: “0” en rechts: “B”
De aansluiting naar de S88 bus had ik in het vorige deel al beschreven.
Bedrading op de baan

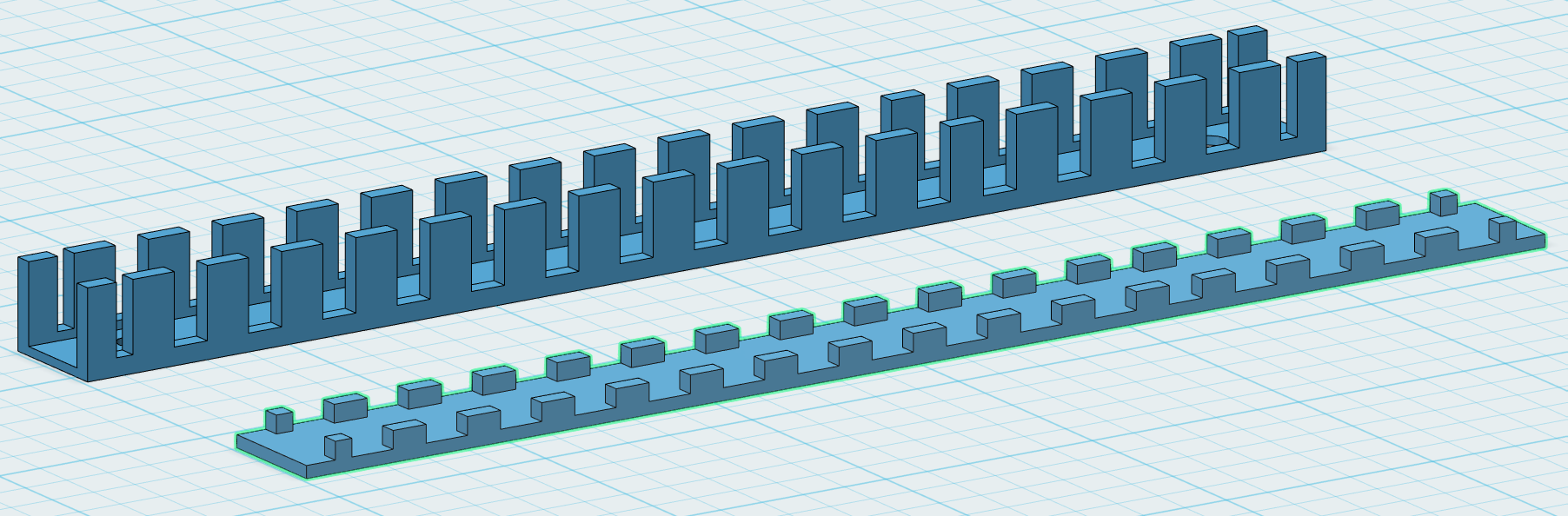

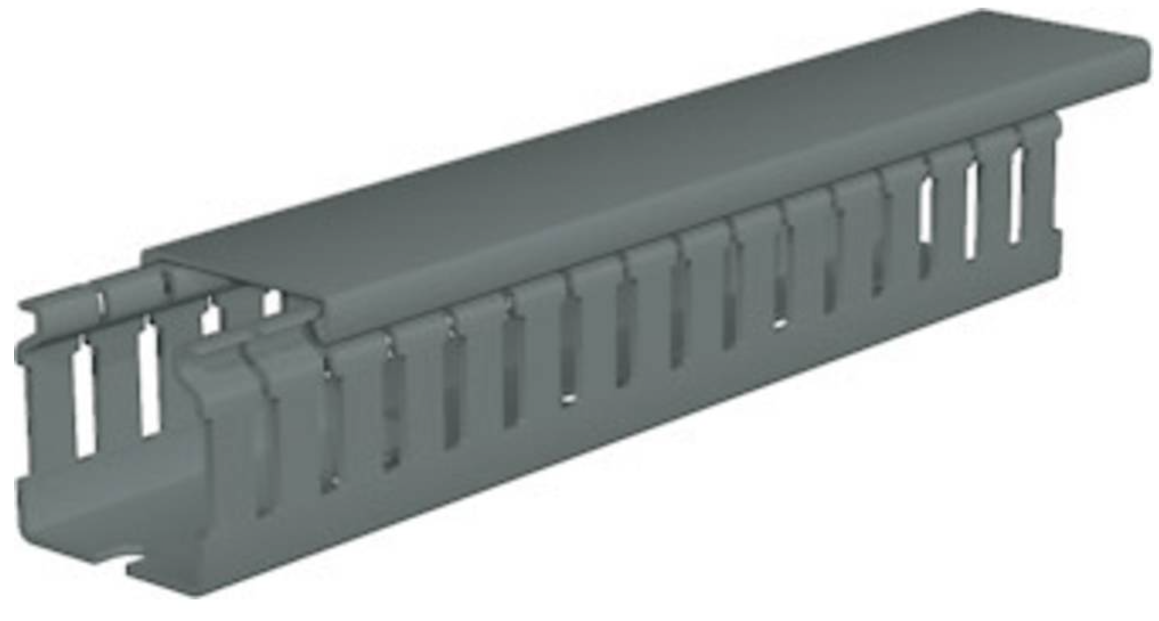

De pas aangeschafte modelbaan heeft op de onderkant heel mooie geventileerde kabelgoten om alle bedrading netjes weg te werken. Ze zijn nogal fors uitgevallen en zeker voor mijn kleine proefbaantje overdreven groot. Daarnaast kon ik ook zo snel niet vinden waar ik ze in de buurt zou kunnen kopen, dus … heb ik een 3D-ontwerpje gemaakt voor een mini-kabelgootje van 150mm x 15mm x 10mm (lxbxh), met deksel! Zie hieronder: links de commerciële versie en rechts mijn ontwerpje.
Een overzichtje van de te gebruiken kleuren voor de bekabeling.

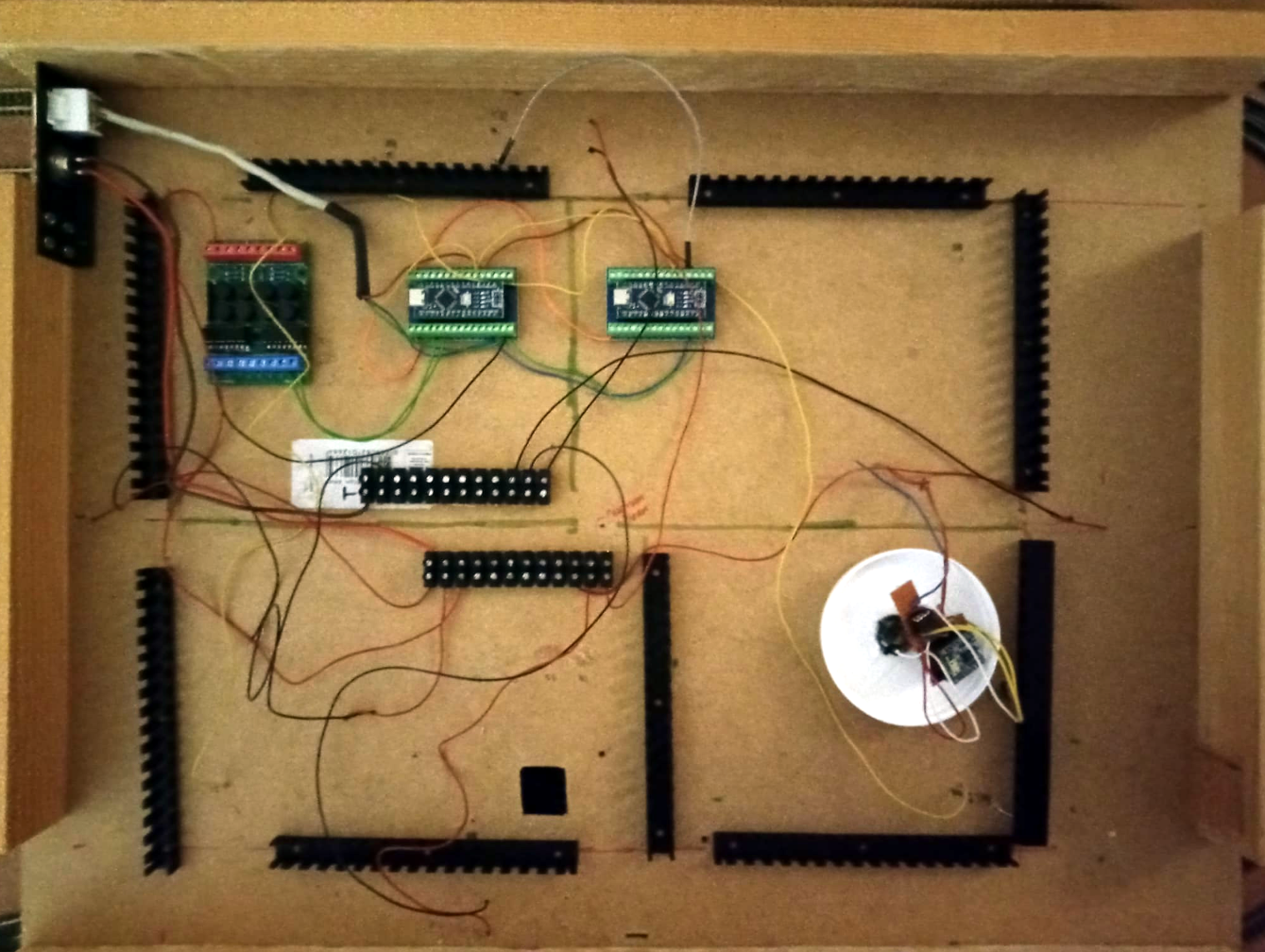

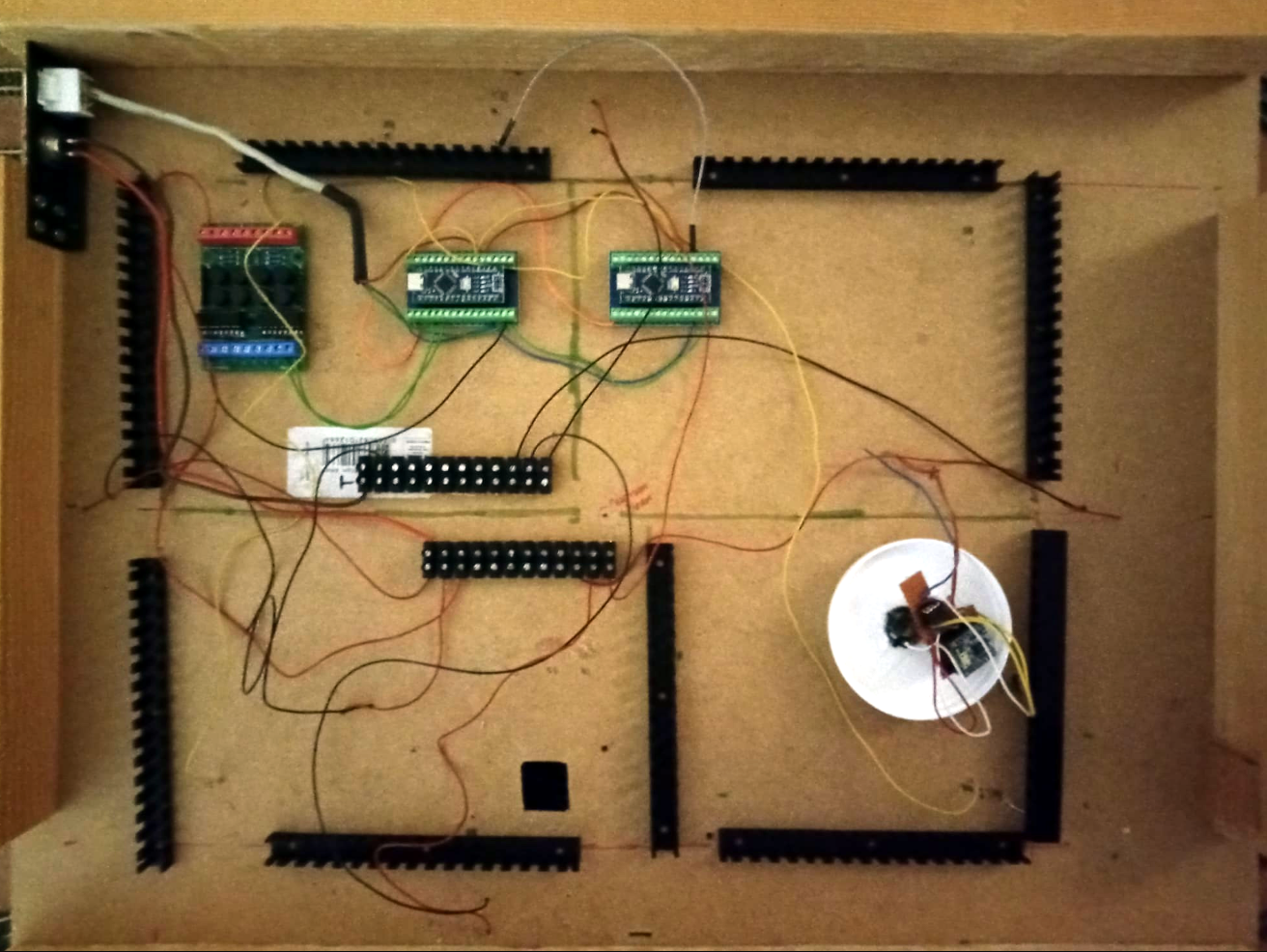

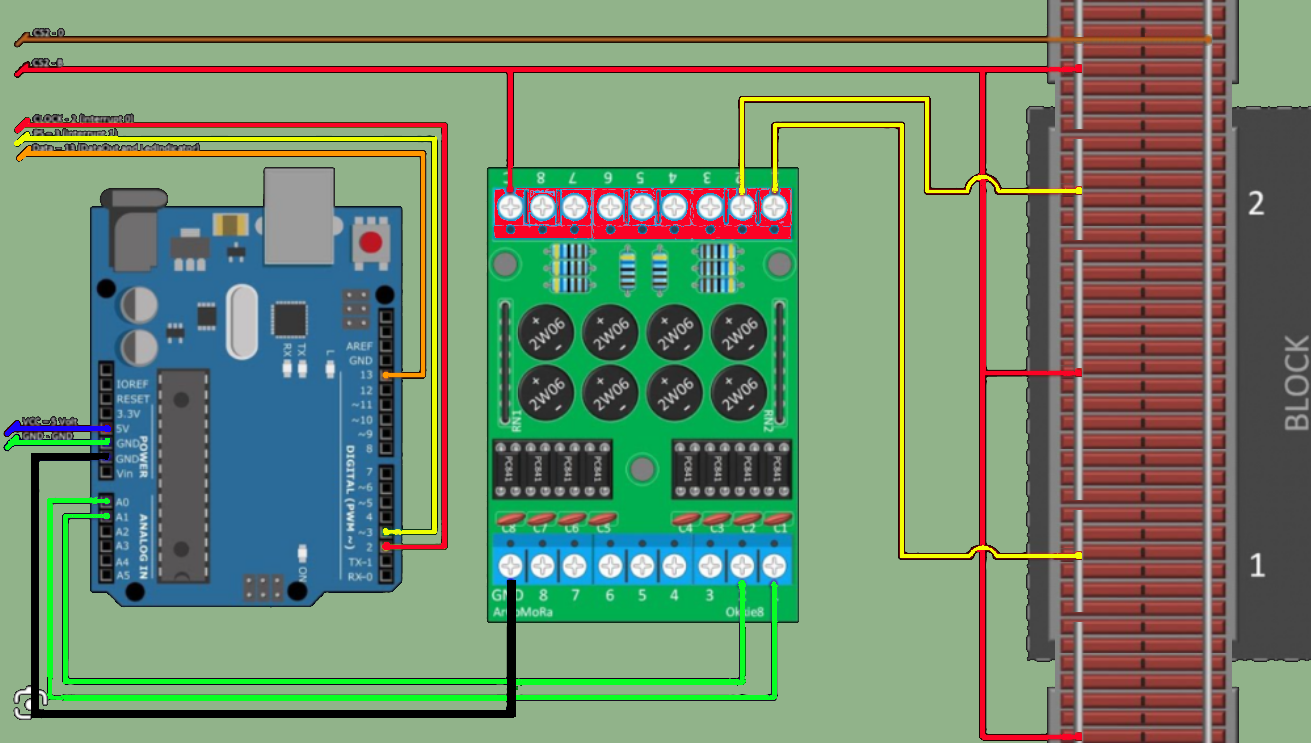

De nieuwe bekabeling: stroomvoorziening naar de rails: “B” is rood (buitenspoor) en “0” is zwart (binnenspoor), de detectiesegmenten D1 en D2 verbonden met de OKKIE: geel en de OKKIE verbonden met de Arduino Nano: groen.
