Stacker – deel 3 – Vorderingen

De stand van zaken op dit moment. Een paar plaatjes van de vorderingen.

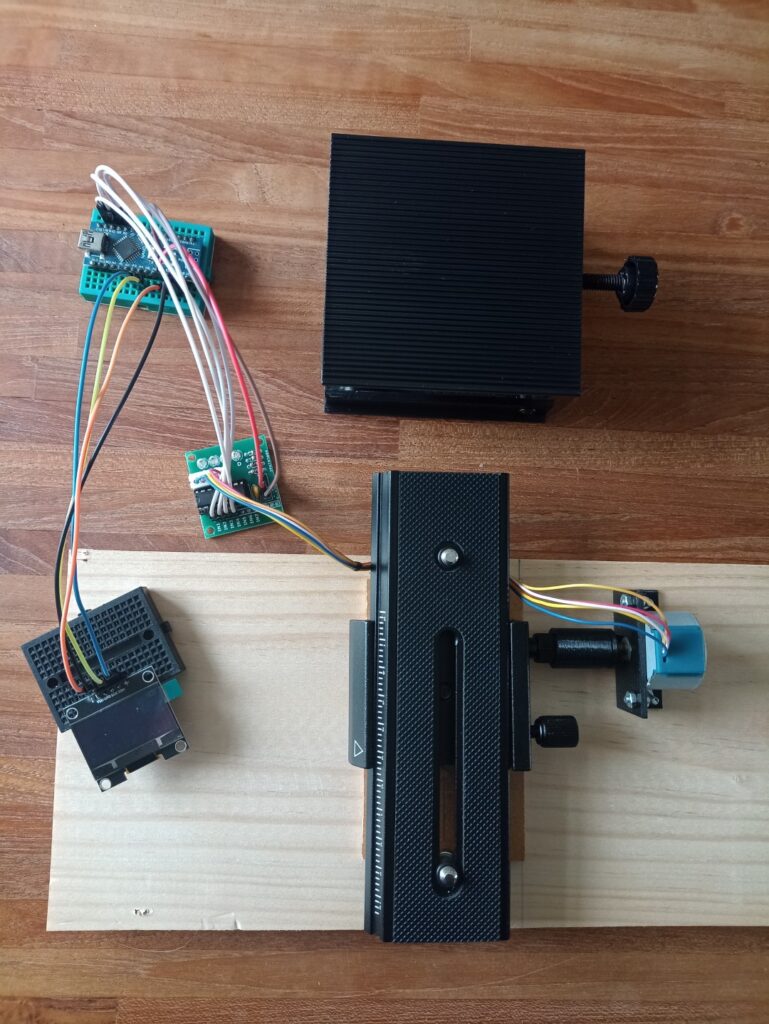

De macrorail en de stappenmotor zijn op een plankje bevestigd. De motor is via de driver-schakeling verbonden met de Arduino-microcontroller. Aan de Arduino verder nog een OLED-schermpje en een achttal knopjes voor de besturing.

Rechtsonder de rail met motor, links de stuurelektronica. Boven het in hoogte verstelbare plateau waar het specimen of model komt te staan.

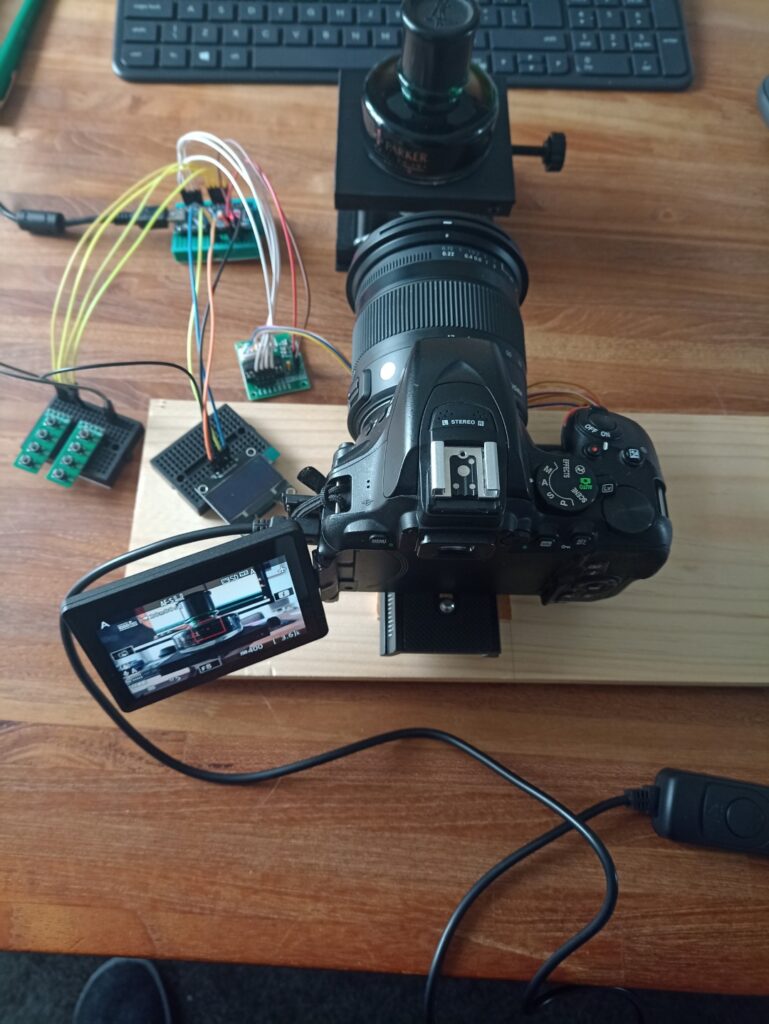

Opstelling met camera

In bovenstaande foto is de camera verbonden met een afstandsbediening. Hieronder zie je de koppeling, via een opto-coupler met de Arduino, hierdoor is het mogelijk om met de Arduino op een veilige manier foto’s te maken.

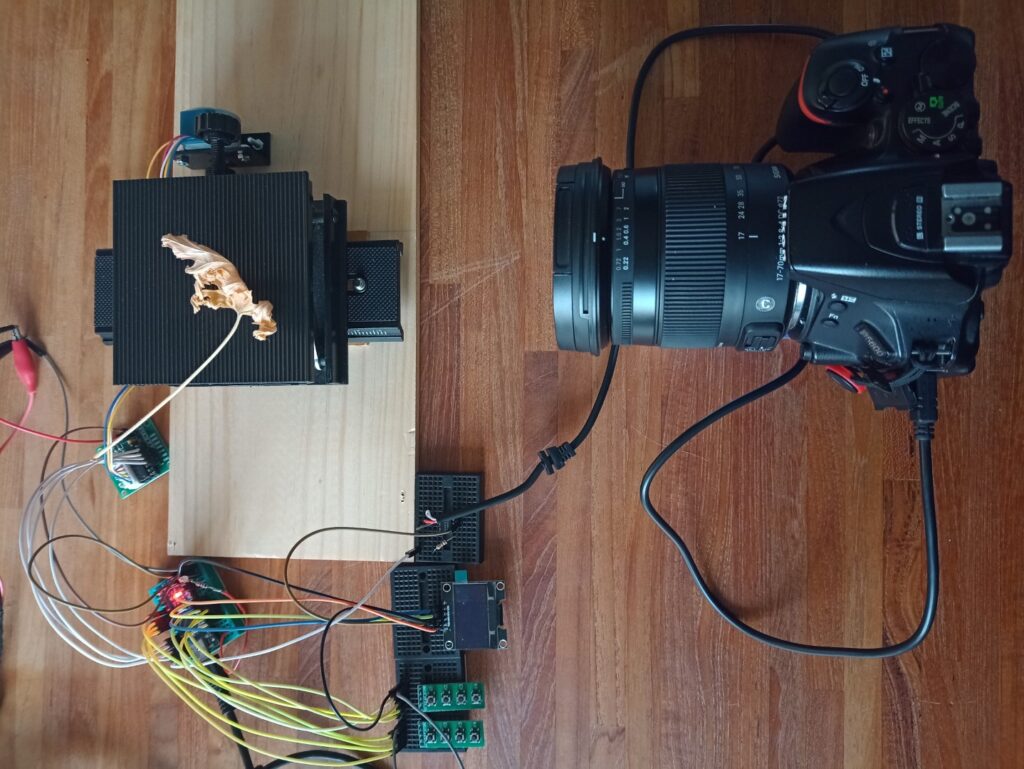

Model ‘het geraniumblad’

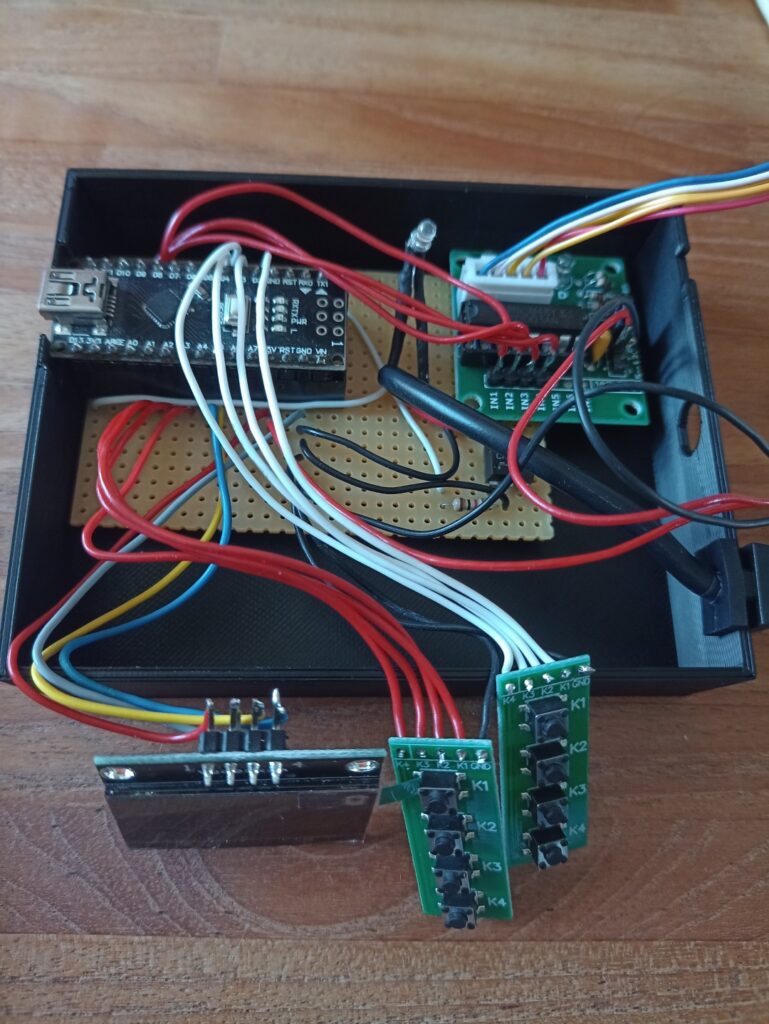

De elektronica deels ingebouwd

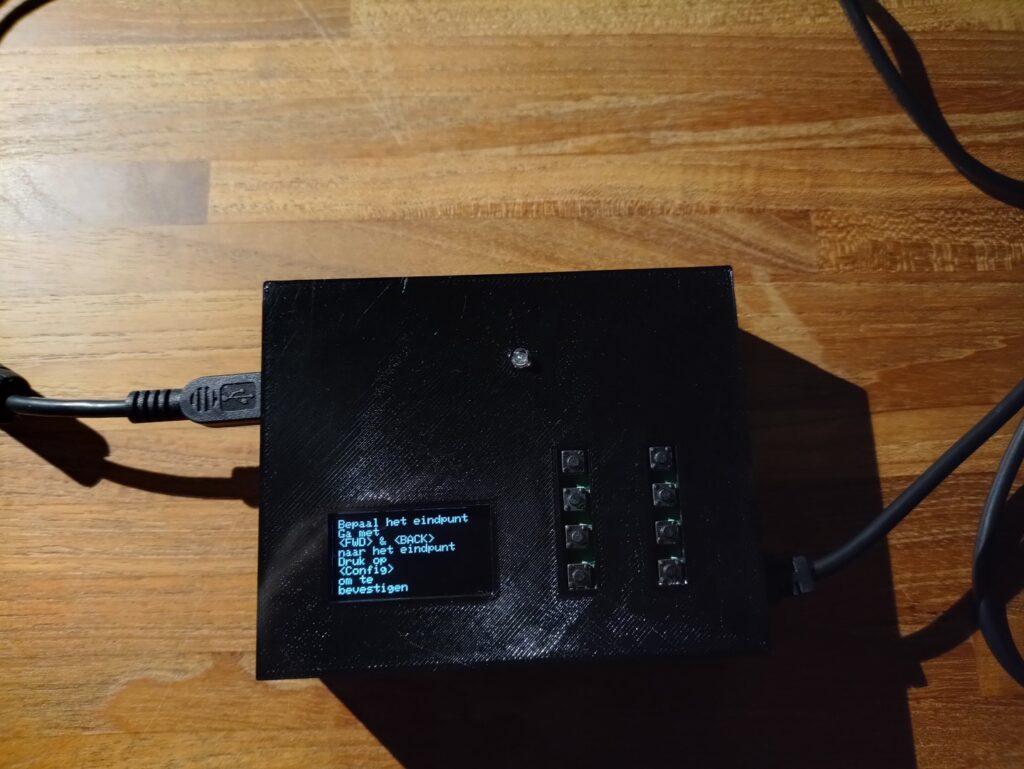

De elektronica verpakt in de 3D-geprinte behuizing: in het scherm is een stap van “Programma 2” te zien.
