Struinend over de woelige baren van modelspoorbaanwebsites kwam ik een geluidsopname van een spoorwegovergang tegen. Het leek me leuk om te kijken of dit geluidje aan mijn AKI te hangen was. Dus op het moment dat een trein nadert gaan de rode ledjes knipperen én het ting-ting-ting geluid laat zich horen. Nou …. dat kan!

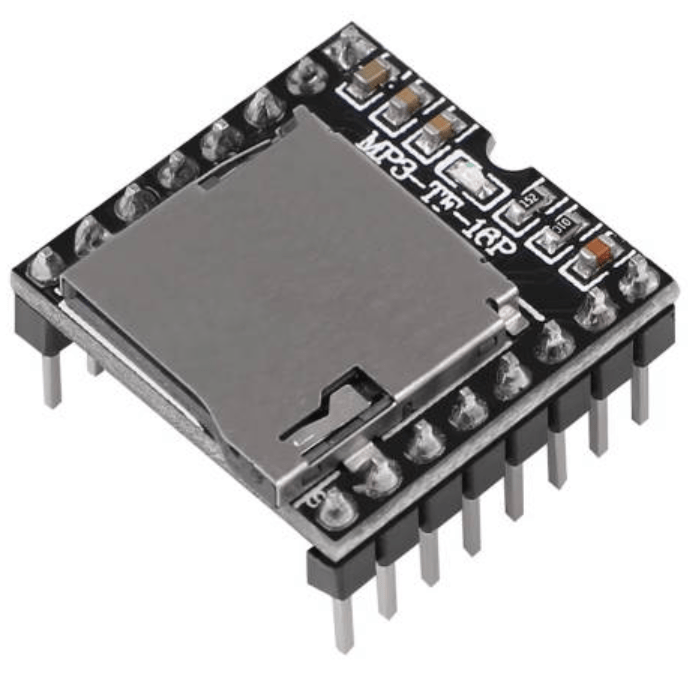

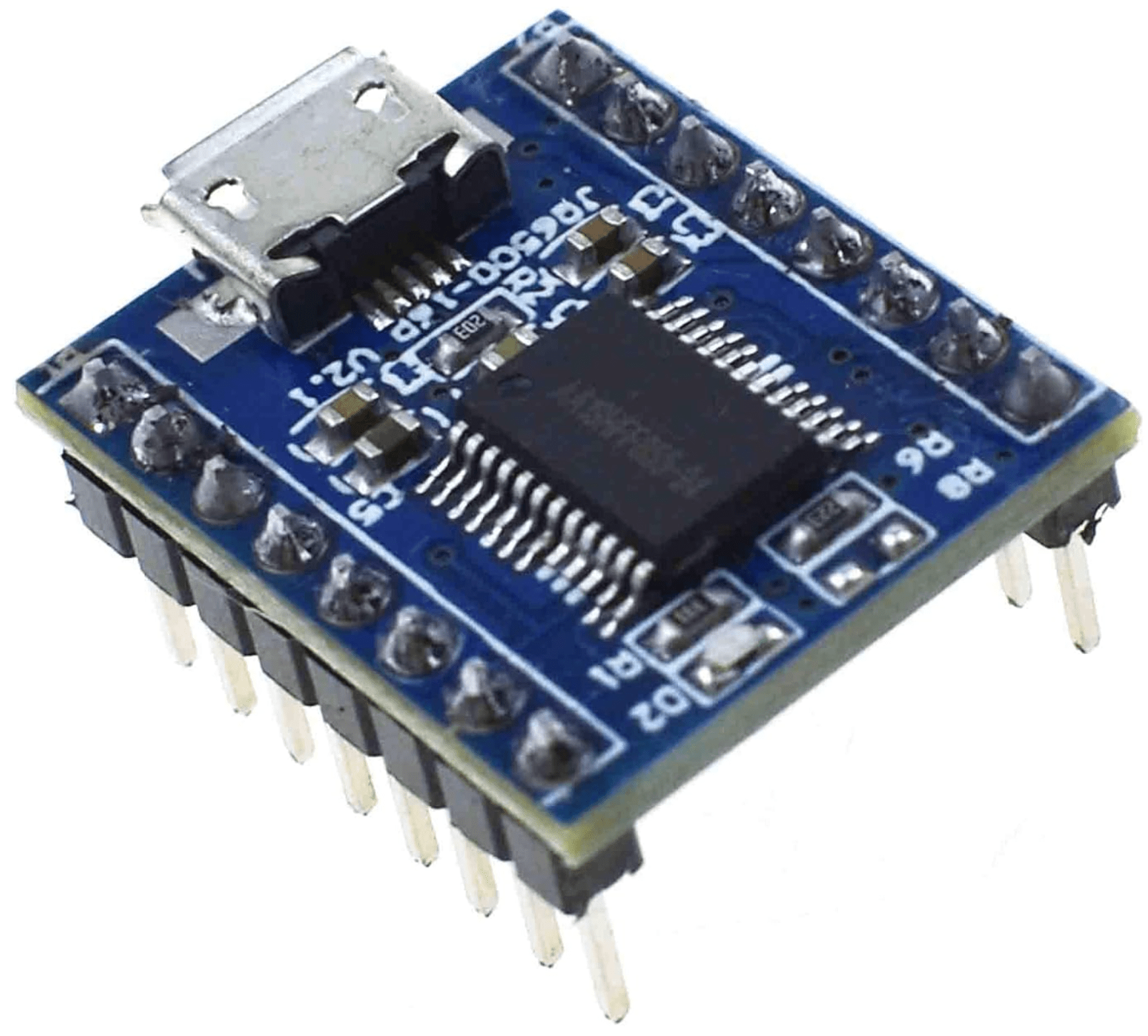

Lange geleden al eens een tweetal modules aangeschaft waarmee dit te realiseren valt: een JQ6500– en een DFPlayer mini MP3 module met micro SD kaartslot.
Uiteindelijk heb ik besloten de JQ6500 module te gebruiken. De module heeft een UB-aansluiting waarmee het met de pc is te verbinden. De module start op als een beschrijfbaar medium met daarop het programma “Music download.exe”. Met dit programma kan je geluidsfragmenten of muziek in MP3 of WAV formaat naar de module uploaden.

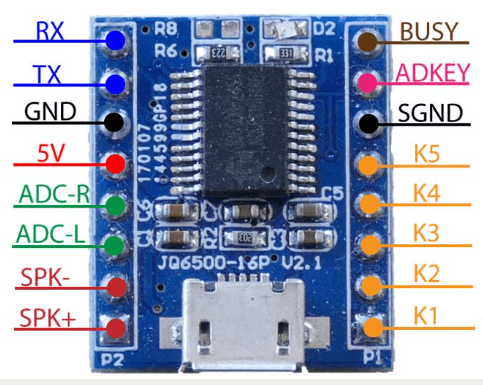

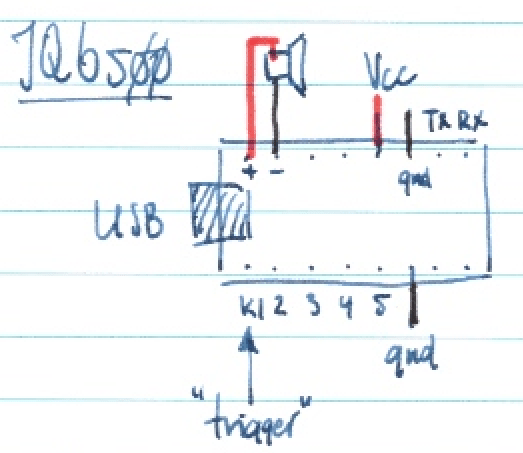

De gedetecteerde trein triggert “K1” op pin 1 van de JQ6500 om het geluidje af te spelen. Tegelijkertijd wordt de AKI-module getriggert om de rode LEDs te laten knipperen.

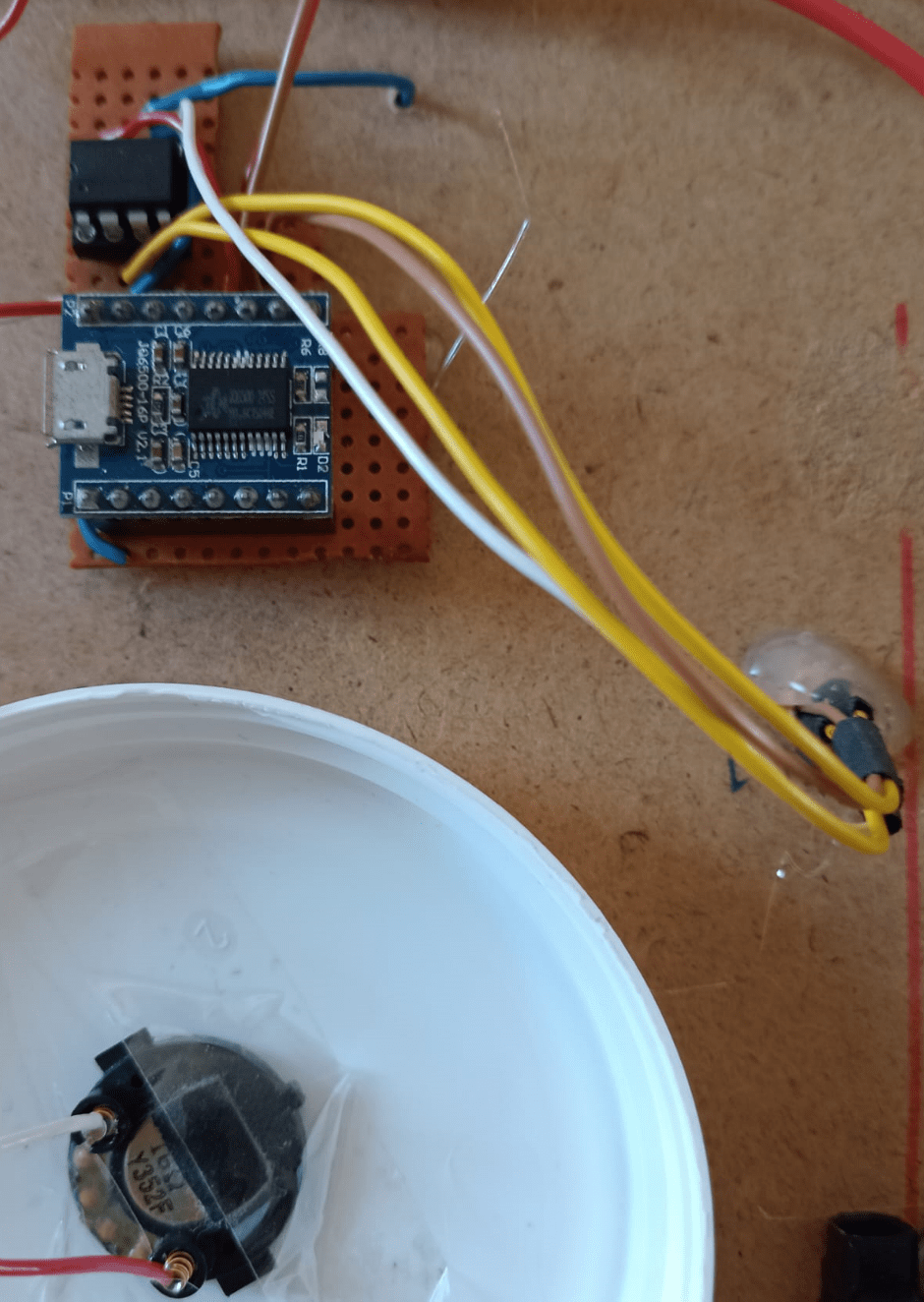

Hieronder het opgebouwde geheel aan de onderkant van de baan. Linksboven de ATtiny voor de knipperinstallatie, rechtsonder de LEDs doorgevoerd naar de andere kant van de baan.

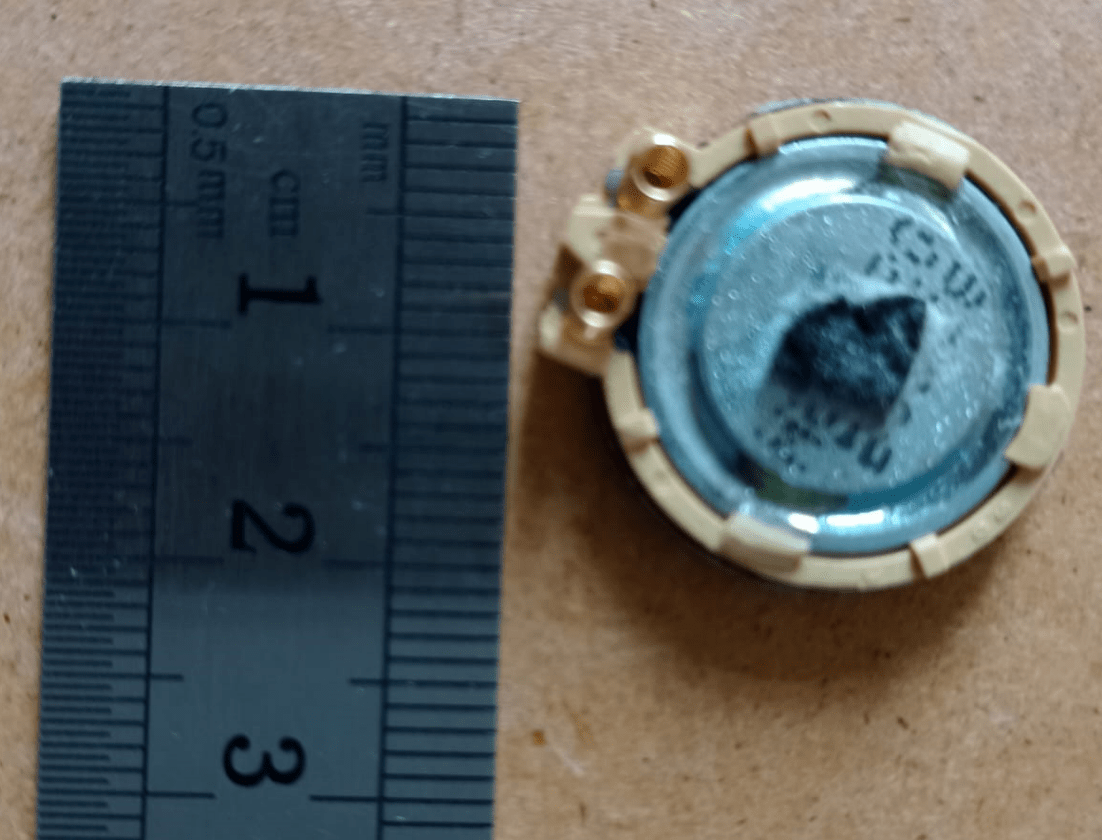

Linksonder het speakertje op een ‘klankkast’ geplakt: zo klinkt het geluid een stukje harder! Tussen de ATtiny en de speaker de JQ6500.
